Комплект измерительный антенный СКАРД-Электроникс АИК 1-40Б/11

Артикул: 1-378601

Тип антенны: Рупорная; Диапазон частот: 8,2 – 12,4 ГГц; Особенности: Комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.; Госреестр СИ: №55403-13 до 27.09.2023 г.

АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.

Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 55403-13

Технические характеристики

Тип антенны Рупорная
Диапазон частот 8,2 – 12,4 ГГц
Особенности Комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.

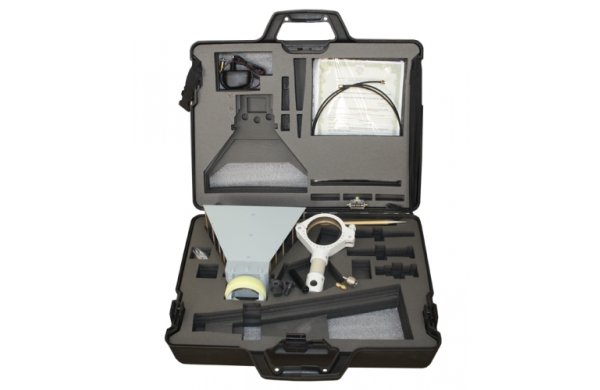

СОСТАВ КОМПЛЕКТА АИК1-40Б/11

Антенны

П6-140-1 — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 12,4 ГГц (подробная информация на стр. № 58 каталога).

КВП и волноводные переходы

КВП с волновода WR-90 на коаксиал типа SMA (розетка)

СВЧ-переходы

ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.

МП 0118. NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.

Малошумящие усилители

MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц.

Кабели измерительные

KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц.

Вспомогательные устройства и опции

АК-02М — узел крепления антенны к фотоштативу универсальному.
КЗУ-А — устройство заземления.
Блок питания МШУ.
Кейс упаковка «Стандарт» или «Защита»*.
Диэлектрический штатив ШАД-01*.
Ключ гаечный.
Отвертка с плоским шлицем.
Устройство юстировки (трубка холодного прицеливания).

*дополнительные устройства (не входящие в комплект).

Комплект эксплуатационной документации

Методика поверки.
Руководство по эксплуатации.
Формуляр.
Альбом графиков.
Нормы расхода материалов.
