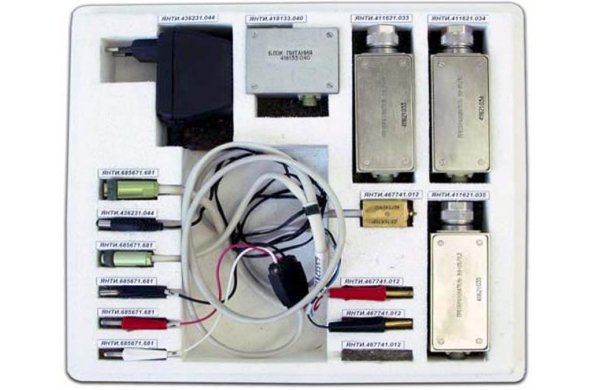

Комплект состоит из 3-х независимых блоков (В9-25/0,2; В9-25/10; В9-25/2) точного линейного преобразования среднеквадратических значений переменных напряжений широкополосных сигналов в постоянные напряжения. Блоки преобразования отличаются диапазоном уровней входных сигналов и величиной номинального значения коэффициента преобразования.
Вместе с 3-мя блоками преобразования поставляется модуль сетевого АС-DC адаптера и промежуточный модуль питания.
Преобразователи комплекта используются для точного измерения переменных напряжений путем электротеплового сравнения их уровня с постоянным напряжением вместе с цифровым вольтметром постоянного напряжения и применяются при поверке калибраторов переменного напряжения видов В1, Н4 и Н5, а также при поверке вольтметров переменного напряжения видов В3, В4, В7; генераторов – Г3, Г4 и аттенюаторов – Д2.
Преобразователи комплекта В9-25 допускают индивидуальную аттестацию:
- в диапазоне до 30 МГц в качестве эталонов-компараторов 1-го разряда по ГОСТ 8.458-82;
- в диапазоне до 200 МГц – в качестве высокочастотного вольтметра 2-го разряда.
|
|
Индивидуально аттестованные преобразователи имеют:
- погрешность перехода от постоянного напряжения к переменному менее 0,01 %;
- погрешность асимметрии менее 0,05 %;
- в 1,5–2 раза сниженную частотную погрешность.
-
Технические характеристики
|
Наименование характеристики
|
Значение
|
|
В9-25/0,2
|
В9-25/2
|
В9-25/10
|
|
Диапазон среднеквадратических
напряжений сигналов Ux
|
10 мВ–0,5 В
|
0,2 В–3,5 В
|
1 В–10 В
|
|
Коэффициент преобразования
|
1
|
1
|
0,1
|
|
Пределы допускаемой основной
погрешности коэффициента
преобразования
|
± 0,1 % при 0,2В <Uх<0,5 В
± (0,1–0,15) % при 0,1 В<Uх<0,2 В
±( 0,15–18 %) при 0,01 В<Uх<0,1 В
|
± 0,05 % при 2В<Uх<3,5 В
± (0,05–0,1) % при 1 В <Uх<2В
±( 0,1–18 %) при 0,1 В<UхВ
|
± 0,05 % при Uх=10 В
± (0,05–0,1) % при 5 В<UхВ
±( 0,1–18 %) при 0,5 В <UхВ
|
|
Входное сопротивление
|
(50 ± 0,125) Ом
|
(50 ± 0,125) Ом
|
(600 ± 3) Ом
|
|
Диапазон частот сигналов
|
5 Гц–200 МГц
|
|
Предел допускаемой частотной погрешности преобразования в диапазоне частот f:
5 Гц<f
10 Гц<f
20 Гц<f
1 МГц<f
5 МГц<f
10 МГц<f
30 МГц<f
50 МГц<f
100 МГц<f
Выходное сопротивление
|
± 0,5 %
± 0,15 %
± 0,05 %
± 0,1 %
± 0,15 %
± 0,25 %
± 0,4 %
±1 %
± 5 %
менее 1 Ом
|
Масса(кг): каждого компонента 0,3
Габариты (мм): каждого блока преобразователя 115х40х30, AC-DC адаптера 60x60x60;
промежуточного модуля питания 40х40х20
|
