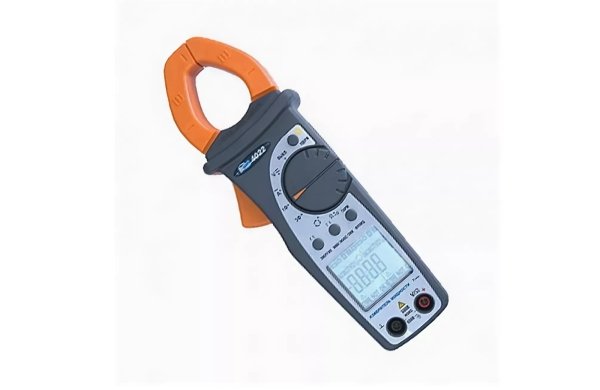

| Клещи электроизмерительные - ваттметр АКИП-4022 • Возможность применения в 1ф и 3ф сетях • Измерение переменного тока (TRMS) • Измерение постоянного и переменного напряжения (TRMS) • Измерение пиковых (от 1мс), макс, мин, усреднённых значений тока и напряжения • Измерение THD %,гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я) • Измерение частоты тока и напряжения (макс, мин, усредн) • Измерение сопротивления (макс, мин, усредн), прозвон цепи (до 40 Ом) • Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах (синфазности) 3ф сети • Измерение мощности (активной, реактивной, полной) • Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки • Измерение энергии (активной, реактивной, полной),таймер • Режим индикации фазового напряжения (от 80 В) • Большой ЖК-дисплей с подсветкой • Режим удержания показаний, автовыключение, индикация разряда батарей • Повышенная безопасность, противоударный чехол-фиксатор • Соответствие МЭК 61010, двойная изоляция |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Постоянное напряжение (DС) | Диапазон измерений | 0,1 В…600 В |
| Разрешение | 0,1В | |
| Погрешность измерения | ± (1,0% + 3 ед. счета) | |
| Входной импеданс | 1 МОм | |
| Переменное напряжение (TRMS) | Диапазон измерений | 1,6 В…600 В (при макс. коэфф. амплит. = 1,41) |
| Разрешение | 0,1В | |
| Погрешность измерения | 40…200 Гц: ± (1,0% + 3 ед. счета); 200…400 Гц: ± (5,0% + 3 ед. счета) | |
| Входной импеданс | 1 МОм | |
| Измерение постоянного и переменного напряжения |
Диапазон измерений (разрешение) | макс. / мин. / усредн.: 10…600 В (0,1 В); пиковые: 10…850 В (1 В) |
| Погрешность измерения | ± (5,0% + 10 ед. счета) | |
| Время отклика | макс. / мин. / усредн.: 500 мс; пиковые: 1 мс | |
| Переменный ток (TRMS) | Диапазон измерений | 0…400 А (при макс. коэфф. амплит. = 2,0) |
| Разрешение | 0,1 А | |
| Погрешность измерения 200…400 Гц | 40…200 Гц: ± (1,0% + 3 ед. счета) / ± (5,0% + 3 ед. счета) | |
| Защита входа | 600 Аскз | |
| Измерение силы переменного тока | Диапазон измерений (разрешение) | макс. / мин. / усредн.: 10…400 А (0,1 А); пиковые: 10…800 А (1 А) |
| Погрешность измерения | ± (5,0% + 10 ед. счета) | |
| Время отклика | макс. / мин. / усредн.: 500 мс; пиковые: 1 мс | |
| Сопротивление (АВТОВЫБОР) | Пределы измерений (разрешение) | 0…499,9 Ом (0,1 Ом); 500…999,9 Ом (1 Ом); 1000…2000 Ом (3 Ом) |
| Погрешность измерения | ± (1,0% + 5 ед. счета) | |
| Прозвонка (f сигн. 2 кГц) | до 40 Ом | |
| Защита входа | 600 В пост./ перем. (скз) | |
| Частота (напряжение / ток) (0,5 В…600 В / 0,5 А…400 А |
Диапазон измерений (разрешение | 40 Гц…399,9 Гц (0,1 Гц) |
| Погрешность измерения | ± (0,5% + 1 ед. счета) | |
| Гармоники (напряжение / ток) | Диапазон измерений (разр. 0,1 В / 0,1 А) | 1…15; 16…25 |
| Погрешность измерения | ± (10% + 5 ед. счета); ± (15% + 5 ед. счета) | |
| мощность (кВт, кВАр, кВА) | Диапазон измерений (разрешение | 0,01…99,99 (0,01); 100…1000 (0,1) |
| Погрешность измерения | ± (3,5% + 3 ед. счета) | |
| Коэфф. мощности (Pf) | Диапазон измерений (разрешение | 0,2…1,00 (0,01) |
| Погрешность измерения | ± 3° | |
| Энергия (кВт*ч, к ВАр*ч, кВА*ч) | Диапазон измерений (разрешение | 0,01…99,99 (0,01); 100…1000 (0,1) |
| Погрешность измерения | ± (3,5% + 3 ед. счета) | |
| Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах |
Диапазон измерений | 50…600 В (в полосе частот 40…69 Гц) |
| Входной импеданс | 1 МОм | |
| Защита входа | 600 В (скз) | |
| РЕЖИМ ИЗМЕРЕНИЯ ПИКОВЫХ, МАКС./ МИН./ СРЕД. ЗНАЧЕНИЙ | ||
| Сопротивление и прозвонка цепи | Пределы измерений (разрешение) | 0…499,9 Ом (0,1 Ом); 500…999,9 Ом (1 Ом); 1000…2000 Ом (3 Ом) |
| Погрешность измерения | ± (1,0% + 5 ед. счета) | |
| Время отклика | 1 с | |
| Частота (напряжение / ток) | Диапазон измерений | 40 Гц…399,9 Гц (Макс. ?f/ ?t = 0,5 Гц/сек) |
| Разрешение | 0,1 Гц | |
| Погрешность измерения | ± (0,5% + 1 ед. счета) | |
| Время отклика | 1 с | |
| Мощность (кВт, кВАр, кВА) | Диапазон измерений (разрешение) | 0,01…99,99 (0,01); 100…1000 (0,1) |
| Погрешность измерения | ± (3,5% + 3 ед. счета) для Sin сигнала U=230…400В; I > 1А; f= 50..60 Гц; коэфф. мощн. = 0,8i..0,8c |
|
| Время отклика | 1 с | |
| Коэфф. мощности (Pf) | Диапазон измерений | 0,2…1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 3° для Sin сигнала U=230…400В; I > 2А; f= 50..60 Гц; коэфф. мощн. = 0,8i..0,8c |
|
| Время отклика | 1 с | |
| Общие данные | Тип преобразователя | Трансформатор тока |
| Макс. индицируемое число | 9999 (+ децимальная точка и знак) | |
| Скорость измерения | 64 изм. / 20 мс | |
| Макс. диаметр провода | 30 мм | |
| Источник питания | 1,5 В × 2 (тип ААА) | |
| Срок службы источника питания | ок. 90 ч | |
| Автовыключение | 5 мин | |
| Условия эксплуатации | 0 °С…40 °С, отн. влажность не более 80 % | |
| Размеры | 205 × 64 × 39 мм | |
| Вес | 280 г (с эл. питания) | |
