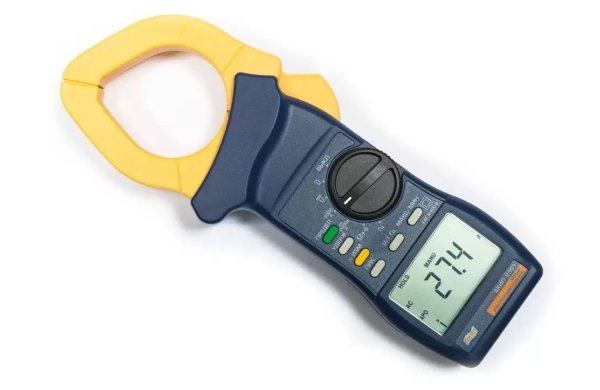

| Клещи электроизмерительные АКИП-2301 • Измерение силы тока до 2000 А (прост./ перем.) • Измерение напряжения до 750 В (пост./ перем.) • Базовая погрешность: ± 1,2 % (ток), ± 0,75 % (напряжение) • Измерение частоты (до 40 МГц) • Измерение сопротивления (40 МОм), прозвонка цепи • Измерение емкости (до 2 мФ) • Автоматический выбор предела измерения • Удержание показаний • Автовыключение питания, индикация разряда батареи • ЖК-индикатор (4000), подсветка дисплея |
| Характеристики | |||
| ТТД нормируются при: (23 ± 5) °С, отн. Влажность < 80 % | АКИП-2301 | АКИП-2302 | |
| Переменное напряжение (ACV) | Предел измерений (автовыбор) |
400 мВ ± (1,5 % + 2 ед. сч.) 4/40/400/750 В ± (1,0 % + 2 ед. сч.) |
200 мВ ± (2,0 % + 3 ед. сч.) 2/20/200/600 В ± (1,5 % + 3 ед. сч.) |
| Разрешение | 0,1 /1 /10 мВ/ 0,1 / 1 В | ||
| Полоса частот | 40…400 Гц | 40…500 Гц | |
| Измерение ср. кв. значения | Синусоидальный сигнал | ||
| Защита входа | 750 В ср. кв. | 600 В ср. кв. | |
| Постоянное напряжение (DCV) | Предел измерений | 400 мВ/ 4/ 40/ 400/ 750 В | 200 мВ/2/20/200/600 В |
| Погрешность | ± (0,75 % + 2 ед. сч.) | ± (1,0 % + 3 ед. сч.) | |
| Разрешение | 0,1 /1 /10 мВ/ 0,1 / 1 В | ||
| Защита входа | 750 В | 600 В | |
| Переменный ток (АCA) | Предел измерений | 400/ 2000 А (автовыбор) | 200/2000 А (автовыбор) |
| Разрешение | 0,1 / 1 А | ||
| Погрешность | ± (1,2 % + 3 ед. сч.) до 400 А ± (2,0 % + 3 ед. сч.) до 2000 А |
± (2,0 % + 4 ед. сч.) | |
| Полоса частот | 40…400 Гц | 40…500 Гц | |
| Защита входа | 2000 А ср. кв | ||
| Постоянный ток (DCA) | Предел измерений | 400/ 2000 А (автовыбор) | 200/2000 А (автовыбор) |
| Разрешение | 0,1 /1 А | ||
| Погрешность | ± (1,2 % + 4 ед. сч.) до 400 А ± (2,0 % + 4 ед. сч.) до 2000 А |
± (1,5 % + 4 ед. сч.) | |
| Сопротивление | Предел измерений (а/выбор) | 400 Ом/4/40/400 кОм/4/40 МОм | 200 Ом/2/20/200 кОм/2/20 МОм |
| Погрешность | ± (1,5 % + 3 ед. сч.) – до 4 МОм; ± (2 % + 4 ед. сч.) – для 40 МОм |
± (1,5 % + 3 ед. сч.) – до 2 МОм; ± (2 % + 4 ед. сч.) – для 20 МОм |
|
| Разрешение | 0,1 Ом | ||
| Защита входа | Пер./пост. 500 В ср. кв./ 500 В | ||
| Прозвон цепи | Порог срабатывания | 35 Ом | 25 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | ||
| Частота (напряжение) | Предел измерений | 4/ 40/ 400 кГц/ 4/ 40 МГц (автовыб.) | 2/20/200 кГц/2/20 МГц (автовыб.) |
| Погрешность | ± (0.5 % + 2 ед. сч.) | ± (0,3 % + 2 ед. сч.) | |
| Максимальное разрешение | 1 Гц | ||
| Чувствительность | 2,5 В | 0,2 В | |
| Защита входа | Пер./пост. 500 В ср. кв./ 500 В | ||
| Емкость | Пределы измерени | 2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 2 мФ | |
| Погрешность | До 2 нФ ± (3,0 % + 5 ед. сч.) До 2 мкФ ± (2,0 % + 5 ед. сч.) До 2 мФ ± (2,5 % + 5 ед. сч.) |
||
| Максимальное разрешение | 1 пФ | ||
| Защита входа | Пер./пост. 500 В ср. кв./ 500 В | ||
| Тест диодов | Предел измерений | 2 В | |
| Максимальное разрешение | 1 мВ | ||
| Погрешность | ± (1,5 % + 3 ед. сч.) | ||
| Общие данные | Индикация | 4000 (3¾ разряда) | 2000 (3½ разряда) |
| Тип преобразователя | датчик Холла | ||
| Скорость измерения | 2 изм./с | ||
| Макс. диаметр провода | 55 мм | ||
| Источник питания | 9 В х 1 (тип Крона) | ||
| Срок службы батареи | 100 ч | ||
| Автовыключение | 10 мин | ||
| Условия эксплуатации | -10 ?С…50 ?С, отн. влажность не более 80 % | ||
| Размеры | 260 х 95 х 43 мм | ||
| Вес | 520 г (с батареей) | 512г (с батареей) | |
| Комплект поставки | • Изм. провода (2) • Источник питания (1) • Транспортная сумка (1) • РЭ |
||
