Киловольтметр КВЦ-120
КВЦ-120 киловольтметр
Киловольтметр КВЦ-120 предназначен для измерения напряжений постоянного и переменного тока до 120 кВ. На дисплее киловольтметра одновременно отображаются уровни действующего, амплитудного и среднего напряжений, что позволяет оценить форму и искажения измеряемого напряжения. Киловольтметр КВЦ-120 представляет из себя простой эргономичный прибор, безопасный и удобный в эксплуатации.
Особенности киловольтметра КВЦ-120:
Установка предназначена для работы при температуре окружающего воздуха от –10 до +40 oC и относительной влажности до 80% при температуре 25 oC.

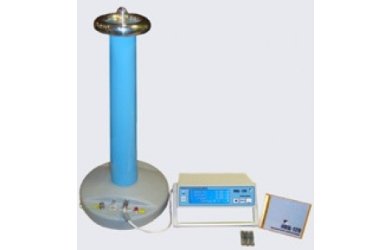

Киловольтметр представляет собой переносное устройство, состоящее из двух приборов, высоковольтного делителя и измерительного блока, которые соединены между собой кабелем. Измеряемое напряжение подаётся на высоковольтный делитель, который может быть удалён от измерительного блока, чем обеспечивается высокая безопасность работы с киловольтметром. Кроме того, для увеличения безопасности измеряемое напряжение подключается к киловольтметру через высоковольтный разъём. Киловольтметр позволяет сделать до семи записей измеряемого напряжения длительностью не менее 0,75 сек каждая, которые потом можно проанализировать с помощью персонального компьютера. Кроме того, с помощью подключенного к киловольтметру персонального компьютера можно наблюдать форму и спектр измеряемого напряжения в режиме реального времени, а также оценить качество электроэнергии по ГОСТ 13109-97
Технические характеристики киловольтметра КВЦ-120:
• Диапазон измеряемого входного переменного синусоидального напряжения: 0…120 кВ.
• Максимальное значение измеряемого напряжения 200 кВ.
• Входное сопротивление 500 МОм ±0,1%.
• Длина соединительного кабеля 5 м.
• Длина высоковольтного измерительного кабеля не менее 3 м.
• Предел допустимой приведённой основной погрешности ±0,25%.
• Электропитание от сети 50 Гц, 220 В или от аккумуляторов.
• Габаритные размеры измерительного блока 285х70х250 мм.
• Масса измерительного блока не более 2 кг.
• Габаритные размеры высоковольтного делителя 270х660х290 мм.
• Масса высоковольтного делителя не более 8 кг.
