Под заказ

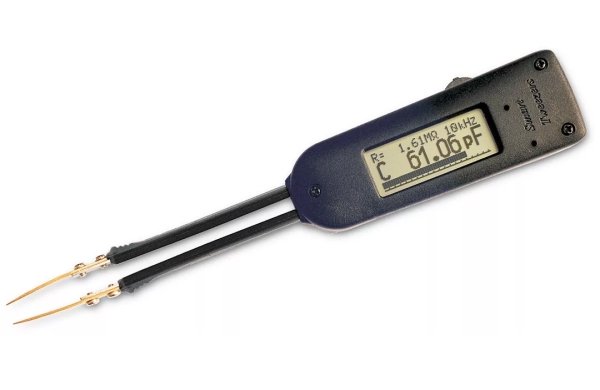

Измерительный пинцет Smart Tweezers ST-AE

Артикул: 1-4507

• Измеряемые параметры: R, L, C, Q, D, Z, постоянное напряжение
• Частоты измерений: 100 Гц, 1 кГц, 10 кГц
• Периодичность измерения: 1,0 с (по умолчанию), 0,5 с, 2,0 с
• Постоянное напряжение: 0 – 800 мВ (до 8 В при ручной установке)
• Сопротивление: 0,05 Ом – 9,9 МОм
• Емкость: 0,5 пФ – 4999 мкФ
• Индуктивность: 0,5 мкГн – 999 мГн
• Электромагнитная совместимость (EMC): восприимчивость и эмиссия: FCC 15 часть B
• Время работы с батареями: 80 ч (с щелочной), 240 ч (с цинковой)
• Тип батареи: 1,5 В LR44 (3 шт. щелочные или цинковые)
• Размер: 14,0 x 2,5 х 3,0 см
• Вес: 53 г






Измерительный пинцет Smart Tweezers ST-AE


Уникальная конструкция, объединяющая механику и электронику, позволяет применять их в самых разных областях электроники.

«Smart Tweezers» – пример окончательной интеграции пинцета и цифрового мультиметра, делающей его идеальным инструментом для SMT (Surface Mount Technology) технологий. Как результат такой интеграции, непредсказуемые паразитные R, L и С измерительных щупов, влияющие на результат измерений, уменьшаются до предсказуемых величин (в зависимости от расстояний между концами), которые возможно эффективно автоматически компенсировать в процессе измерений. Итак, что же собой представляет мультиметр «Smart Tweezers» (ST) и каковы его возможности? ST является мультиметром, выполненным в виде пинцета, и предназначен, в первую очередь, для измерения параметров электронных компонентов при производстве аппаратуры, тестирования импеданса на платах. Кроме того, автоматический выбор режима измерений (R, L или С) делает его идеальным прибором для идентификации SMD-компонентов. Устройство незаменимо при отладке сложных экспериментальных схем и ремонте электронной аппаратуры. «Smart Tweezers» автоматически выбирает наиболее подходящий режим измерения и его диапазон, позволяя оператору полностью сконцентрировать внимание на измеряемой схее, значительно повышая при этом эффективность работы.




Основные возможности мультиметра:

• Режим автоматического измерения параметров
• Режим измерения одного параметра
• Измерение постоянного напряжения
• Автоматическая или ручная установка частоты измерений
• Прорисовка переменного напряжения в виде осциллографического графика
• Компенсация смещения нуля
• Измерение напряжения батареи
• Автоматическое определение полярности диодов и их короткого замыкания
• Автоматическое определение полярности напряжения
• Управление одним регулятором
• Автоматическое отключение экрана, если им не пользуются
• Дисплей, отображающий несколько параметров
• Звуковая индикация
• Сигнализация разряда батареи
• Регулировка контрастности экрана
• Изменение отображения на экране при работе правой или левой рукой
• Установка периода измерения
• Установка параметров дополнительного дисплея


Отображение информации

ST отображает информацию на двух дисплеях – основном и дополнительном


Основной дисплей

Располагается в центре экрана и отображает информацию крупным шрифтом.
Показывает текущее измерение. В большинстве режимов измерений основной
дисплей показывает 5 разрядов. Показание OUT OF RANGE (вне диапазона)
означает перегрузку режима измерения.


Дополнительный дисплей

Располагается в верхней части экрана и отображает информацию меньшим шрифтом.
Показывает текущее значение дополнительных параметров (условий измерения).


Аналоговая шкала

Располагается в нижней части экрана и отображает текущее значение в аналоговом виде.


Управление мультиметром

Управление мультиметром осуществляется всего одним регулятором, расположенным в верхней части устройства.
Для включения прибора достаточно нажать на регулятор или повернуть его в любую сторону
В нижней части расположен переключатель расширенного диапазона измерения напряжений


Структура меню ST практически аналогична структурам меню мобильных телефонов, то есть
является многоуровневым.





Smart Tweezers ST-AE

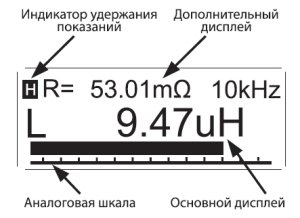

Отображение информации на дисплее





Smart Tweezers ST-AE

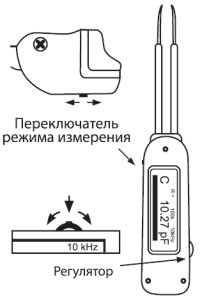

Органы управления мультиметром






Smart Tweezers ST-AE Smart Tweezers ST-AE




Основные измеряемые величины
Измеряемые параметры R, L, C, Q, D, Z, постоянное напряжение
Частоты измерений 100 Гц, 1 кГц, 10 кГц
Периодичность измерения 1,0 с (по умолчанию), 0,5 с, 2,0 с
Постоянное напряжение 0 – 800 мВ (до 8 В при ручной установке)
Сопротивление 0,05 Ом – 9,9 МОм
Емкость 0,5 пФ – 4999 мкФ
Индуктивность 0,5 мкГн – 999 мГн
Добротность (Q) 0,002–500
Рассеяние (D) 0,002–500




Точность измерений
Параметр Диапазон Точность
измерения
Сопротивление 1,0 Ом – 999 кОм
0,1 Ом – 9,9 МОм
< 1,0 %
< 5,0%
Емкость 10 пФ – 100 мкФ
0,5 пФ – 4999 мкФ
< 3,0%
< 5,0%
Индуктивность 10 мкГн – 99 мГн
0,5 мкГн – 999 мГн
< 3,0%
< 5,0%
Постоянное напряжение 0 – ±8 В < 1,0%




Максимальное разрешение при измерениях
Сопротивление/импеданс (Z) 10 мОм
Емкость 0,1 пФ
Индуктивность 0,1 мкГн
Добротность (Q) 0,001
Рассеяние (D) 0,001
Постоянное напряжение (DC) 0,8 мВ




Характеристики
Электромагнитная совместимость (EMC):
восприимчивость и эмиссия
FCC 15 часть B
Время работы с батареями 80 ч (с щелочной), 240 ч (с цинковой)
Тип батареи 1,5 В LR44 (3 шт. щелочные или цинковые)
Размер 14,0 x 2,5 х 3,0 см
Вес 53 г



Комментарии
Александр
11 октября 2013

Купил пинцеты 10 штук, все показывают полярность диода наоборот. То есть, беру диод с маркировкой на корпусе, касаюсь выводов ножками пинцета и хочу увидеть на дисплее такое же расположение изображения как на корпусе трестируемого диода, ан нет, картина строго обратная. Это брак или так и должно быть? В руководстве по эксплуатации ответа не нахожу.
