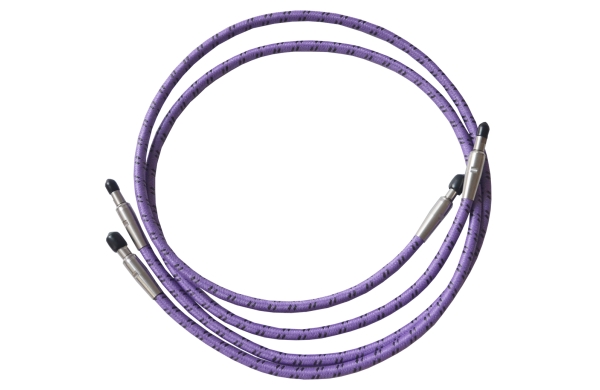

Кабельные сборки используются для подключения исследуемых устройств к контрольно-измерительному оборудованию INWAVE, а также в различных задачах потребителей. Прецизионные СВЧ-соединители и фазостабильный СВЧ-кабель с малыми потерями гарантируют получение достоверных результатов при высокоточных измерениях.
Технические характеристики
- Внешний диаметр 5.8 мм
- Минимальный радиус изгиба 38 мм
- Стойкость к изгибу > 5000 циклов
- Устойчивость оболочки к нагрузке 100/25 Н/мм
- Рабочий диапазон температур -55...+125 °C
- Длина 1 | 3 | 5 | 7 м
- Масса 0.46 кг
- КСВН макс. 18 ГГц: 1.25 | 26.5 ГГц: 1.3 | 40 ГГц: 1.3
- Максимальное напряжение 500 В, постоянный ток
- Скорость 83%
- Эффективность экранировки, не более 95 дБ
- Стабильность коэф. передачи при изгибе ±0.04 дБ @40 ГГц
- Стабильность фазы при изгибе ±4° @40 ГГц
- Емкость 88 пФ/м
- Тип соединителя 2.92 (K-тип)
