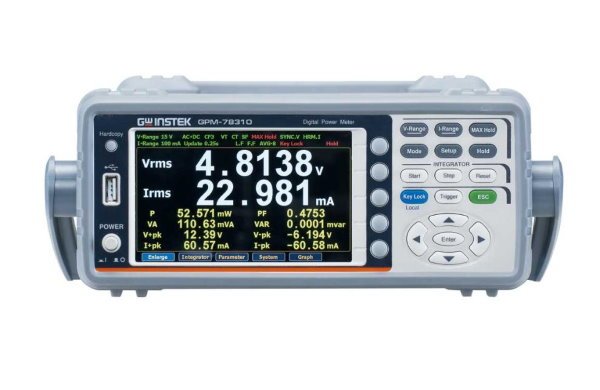

Измерители электрической мощности GW Instek GPM-78310+DA4

Артикул: 1-381262

  • Измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);
  • Измеритель мощности с портом «I/O + DA4» (на задней панели коннектор аналогового управления I/O и выход ЦАП - заводская установка);
  • Измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
  • Дополнительные входы Ex1/ Ex2 (т/ преобразователи);
  • Выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
  • Функция измерений (тип): DC, AC, AC+DC, U-mean;
  • Измерение U/I: до 600 В/ до 20А (при CF=3);
  • Диапазон измерения мощности: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
  • Измеряемые параметры: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициент мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
  • Анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
  • Максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
  • Базовая погрешность изм. U/I: ± 0,1%;
  • Входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
  • Одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
  • Функция интегрирования измерений (до 10.000ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
  • Удержание показаний, регистрация входных данных на USB-носитель;
  • Задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
  • Соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
  • Интерфейс: RS-232, USB, LAN, GPIB;
  • Категория защиты: 600 Вскз/ кат II.



Особенности

  • Измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);
  • Измеритель мощности с портом «I/O + DA4» (на задней панели коннектор аналогового управления I/O и выход ЦАП - заводская установка);
  • Измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
  • Дополнительные входы Ex1/ Ex2 (т/ преобразователи);
  • Выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
  • Функция измерений (тип): DC, AC, AC+DC, U-mean;
  • Измерение U/I: до 600 В/ до 20А (при CF=3);
  • Диапазон измерения мощности: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
  • Измеряемые параметры: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициент мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
  • Анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
  • Максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
  • Базовая погрешность изм. U/I: ± 0,1%;
  • Входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
  • Одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
  • Функция интегрирования измерений (до 10.000ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
  • Удержание показаний, регистрация входных данных на USB-носитель;
  • Задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
  • Соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
  • Интерфейс: RS-232, USB, LAN, GPIB;
  • Категория защиты: 600 Вскз/ кат II.

Технические характеристики

Параметр Значение
Напряжение (U)
Предел измерения 15/ 30/ 60/ 150/ 300/ 600 В, при CF = 3;
7,5/ 15/ 30/ 75/ 150/ 300 В при  CF = 6 (6A)
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс ≥ 2 МОм
Максимально допустимое Uвх  1000Вср.кв. /1,5 кВпик
Установленный коэффициент трансформации 0000,001 … 9999,999 (по умолчанию VT=1)
Погрешность измерения (синусоидальный сигнал/ DC) ± (0.1%Uизм ± 0.2%Uк), где Uк – предел измерения
Полоса частот  Постоянное напряжение (DC); 0,1 Гц…100 кГц
Ток (I)
Предел измерения 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при CF =3
2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при CF =6 (6A)
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс 5 мОм (диапазон 5 мА-200 мА)/ 505 мОм (для 0,5-20А)
Максимальный допустимый входной ток 30 Аср.кв
Уст. коэффициент трансформации 0000,001 … 9999,999 (по умолчанию CT=1)
Погрешность измерения (синусоид. сигнал) ± (0,1% х Iизм. ± 0,2 % х Iк) для f =0,1…45 Гц, где Iк- предел измерений
± (0,1% х Iизм. ± 0,05 % х Iк) для f =45…66 Гц;
± (0,1% х Iизм. ± 0,2 % х Iк) для f =66 Гц …1 кГц;
± (0,07% х Iизм. ± 0,3 % х Iк) для f =1 кГц…10 кГц;
± (0,5% х Iизм. ± 0,5 % х Iк) для f =10 кГц…100 кГц
Погрешность измерения (постоянный ток/ DC) ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения
Полоса частот Постоянный ток (DC), 0,1 Гц…100 кГц
Активная мощность (Р) в сети переменного (AC) и постоянного тока (DC)
Диапазон (72 номинала) 75 мВт … 12.000 Вт (непосредственно на измеряющих гнездах)
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Погрешность измерения (AC/ синусоидальный сигнал) ± (0,3%Ризм. ± 0.2%Рк) для f =0,1…45 Гц;
± (0,1%Ризм. ± 0.05%Рк) для f =45…66 Гц;
± (0,2%Ризм. ± 0.2%Рк) для f =66 Гц …1 кГц;
± (0,1%Ризм. ± 0.3%Рк) для f =1 кГц…10 кГц;
± (0,5%Ризм. ± 0.5%Рк) для f =10 кГц…100 кГц
(AC/ синусоидальный сигнал) + фильтр (ON) +0,3% доп. к значению погрешности для f =45…66 Гц
+1% доп. к значению погрешности для f <45 Гц
Погрешность измерения (DC/ постоянный ток) ± (0,1%Ризм. ± 0,2%Рк)
Коэффициент мощности (PF)
Диапазон 0.0001 … 1.0000
Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВА) = Pf
Измерение частоты, напряжение/ток (HZ)
Предел измерений (auto) 0,1/ 1/ 10/ 100 Гц/ 1/ 10 /100 кГц
Диапазон фильтр выключен 0,1 Гц … 100 кГц (интервал обновления 20 с)
фильтр включен 0,1 Гц … 499,99 Гц
Разрешение  0,1 Гц (время счета 20 с) ….2 Гц (время счета 1 с)
Погрешность измерения ±0,06%Fизм.
Интегрированные измерения (P/I)
Диапазон времени интеграции 1с …9999 ч 59 м 59 с (шаг 1 с)
Погрешность уст.  ±0,02%
Режим интеграции Ручной (manual), стандартный (standard), периодический (repetitive)
Погрешность  См. значения при измерении P/I + 0, 1% Предела
Выбор предела измерения P/I  Автоматический (Auto) или фиксированный (Fix)
Мощность (Вт*ч/ Watt Hours) полная мощность (WP/ Total power), полная положительная мощность (WP+), полная отрицательная мощность (WP-)
Ток (А*ч/ Ampere Hours)* Суммарный ток (q/ Total mAh), ток полного заряда (q+), ток полного разряда (q-)
Входы внешних т/преобразователей (SENSORS)
EX1 Диапазон Uвх 2,5 В / 5 В/ 10 В
Тип BNC (входное сопротивление 100 кОм)
EX2 Диапазон Uвх  50/ 100/ 200/ 500 мВ/ 1 В/ 2 В
Тип  BNC (входное сопротивление 20 кОм)
Отображение результатов
Дисплей Цветной ЖК-дисплей (TFT), диагональ 12,7 см
Формат отображения **  10 параметров: 2 основных (U/I) + 8 допольнительных параметра
Разрядность цифровой шкалы 5 разрядов
Диапазон синхронизации частоты 45 Гц … 100 кГц (напряжение/ ток или Выкл.)
Усреднение 8, 16, 32, 64
Индикация перегрузки “O.L.”
Общие характеристики
Интерфейс RS-232, USB device/ host, LAN, GPIB, дополнительный порт «I/O + DA4»
Внутренняя память 10.000 блоков (результаты); 4 ячейки (профили настроек)
Напряжение питания 100 – 240 В, 50/60 Гц (потребляемая мощность 30 ВА)
Габаритные размеры 268 х107 х379 мм
Масса 3 кг
*- единица измерения электрического заряда/ разряда, используемая главным образом для характеристики ёмкости аккумуляторов.
** - перечень отображаемых параметров: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI.

Комплект поставки

Наименование Количество
1 Измеритель электрической мощности GPM-78310 1
2 Комплект измерительных проводов GTL-209 1
3 Комплект измерительных проводов GTL-212 1
4 Измерительный провод DA4 (GTL-214) 1
5 Шнур питания 1
6 Инструкция по эксплуатации и USB-драйвер на CD 1
7 Инструкция по безопасности 1
