Измеритель выходных параметров выпрямителей «ГИТ ИВП-01» предназначен для измерения силы и напряжения постоянного тока, измерения количества электричества, измерения и воспроизведения интервалов времени, расчета сопротивления и мощности по измеренным значениям напряжения и тока, формирования управляющих и информационных сигналов при достижении измеренных параметров заданных в установках значений.

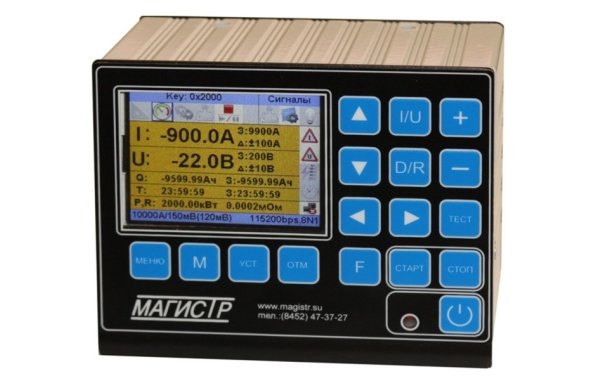

Для отображения информации прибор снабжен цветным TFT дисплеем. Ввод установок, калибровочных коэффициентов и управление осуществляется с помощью мембранной клавиатуры расположенной на лицевой панели прибора. Прибор также оснащен звуковым сигнализатором.
Прибор оснащен двумя дискретными входами. Один предназначен для коммуникации внешней цепи при входе измеряемого сигнала за пределы контролируемых значений установок, дискретным входом для инициации времени и заряда, а также для их сброса в исходное состояние, снабжен устройством обмена информации по интерфейсу RS485, позволяющее считывать с прибора текущие показания и осуществлять управление прибором.
Прибор имеет гальваническую развязку по цепи питания, по входным и выходным цепям.
Технические характеристики:
- Напряжение электропитания от сети переменного тока 50±-0,5Гц ……… 85В ¸ 264В
- Время готовности прибора, не более …… 5 сек.
- Поддерживает шунт с номинальным напряжением 60; 75; 100; 150мВ и номинальным током 1; 1,5; 2; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500; 3000; 4000; 5000; 6000; 7500; 10000А
- Диапазон измерения напряжения (канал тока) от -150мВ до +150мВ
- Диапазон измерения напряжения (канал напряжения) от -200В до +200В
- Диапазон измерения количества электричества от — 24 I ш н А*ч до + 24 I ш н А*ч
- Диапазон измерения времени от 0 до 24 ч.
- Пределы допустимой абсолютной погрешности измерения напряжения
- В диапазоне напряжения -50В…0…+50В не более ± 100мВ
- В диапазоне напряжения -200В…0…+200В не более ± 500мВ
- Пределы допустимой абсолютной погрешности измерения тока (напряжение на шунте), не более ± 100мкВ
- Класс точности измерения количества электричества 1 согласно ГОСТ 10287-83
- Пределы погрешности измерения и воспроизведения интервалов времени, не более ±(1х10-3хТ+1), где Т – интервал времени
- Потребляемая мощность прибора от сети, не более 10ВА
- Габаритные размеры 120х100х70мм
- Гарантийный срок эксплуатации 1 год
