• Низкий уровень джиттера (< 3 пс СКЗ), высокостабильный внутренний источник опорной частоты (±2 х 10-6)
• Вход внешнего опорного сигнала 10 МГц
• Обработка данных на основе ПЛИС
• Высокая скорость считывания в режиме прямого доступа к памяти (DMA), увеличивающем пропускную способность
• Низкая потребляемая мощность (< 25 Вт)
• Встроенная процедура самокалибровки
6-канальный измеритель временных интервалов с несколькими событиями окончания подсчета времени и режимом сбора данных с несколькими событиями начала подсчета времени (U1051A)
Исключительная производительность при проведении прецизионных временных измерений

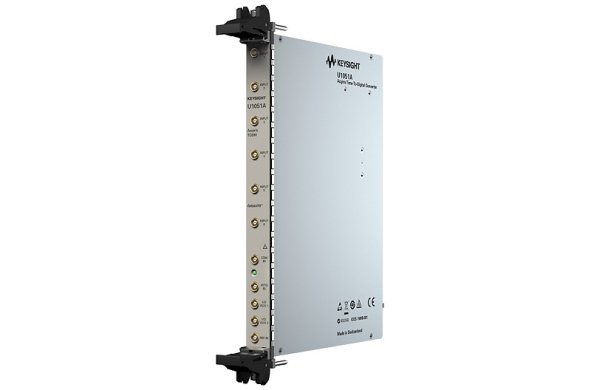

Измеритель Agilent Acqiris U1051A (TC890) имеет шесть независимых каналов для прецизионных временных измерений от общего события начала подсчета времени до нескольких событий окончания подсчета времени с высоким разрешением.
U1051A является идеальным решением для применения в приложениях измерения времени, включая лазерную локацию, трехмерную картографию и навигацию, спектрометрия по продолжительности флуоресценции и подсчет ионов в массспектрометрии по времени пролета. Множество измерений временных характеристик импульсов, например, период, частота и анализ интервалов времени, также получают преимущества от технологии прецизионных измерений, реализованной в новых измерителях временных интервалов.
Модуль U1051A с шиной CompactPCI записывает несколько событий на каждом из шести входных каналов, с временным разрешением 50 пс и средним временем задержки между соседними импульсами на том же входе (разрешение двойного импульса) менее 15 нс. При работе на полной скорости U1051A обеспечивает скорость передачи данных 25 миллионов событий в секунду. U1051A позволяет осуществлять подсчет событий или создание гистограмм для простоты сравнения данных и спектров. Шесть из семи одинаковых каналов являются независимыми входами окончания подсчета времени, а седьмой общим входом начала подсчета времени. Модуль работает в режимах сбора данных с несколькими событиями начала и несколькими событиями окончания подсчета времени с временной информацией о событиях окончания подсчета времени на всех независимых каналах, кодированных относительно самого последнего события начала подсчета времени на общем канале.
В стандартном режиме модуль обеспечивает время записи до 10 мс. Если один канал может предназначаться для сигнала, принимаемого за основу сравнения, то время записи 10 мс может быть увеличено до более длительного. Большой внутренний буфер позволяет записывать до четырех миллионов событий окончания подсчета времени на модуль.
Встроенные временные вычисления с быстрым считыванием данных
Временная информация событий начала отсчета времени и событий на всех входных каналах получается посредством объединения грубого (5 нс) широкодиапазонного (21 бит) реальновременного отсчета с более детальным интерполированным результатом, получаемым посредством анализа линейного сигнала, запускаемого событием.
Каждый канал состоит из программируемого компаратора, логической схемы “исключающее ИЛИ”, используемой для выбора активного перепада, стабильного генератора и АЦП. После оцифровки данные поступают на блок обработки данных на базе ПЛИС Virtex2 Pro компании Xilinx для обработки, запоминания и считывания. Скорость считывания данных в режиме быстрого прямого доступа к памяти (DMA) достигает 100 Мбайт/с.
Сигнал каждого канала обрабатывается для определения времени каждого обнаруженного события, события начала и события окончания подсчета времени. Окончательное относительное значение времени получается вычитанием времени начала из времени окончания. Дополнительный вход для общего сигнала запрета можно использовать, чтобы разрешить/запретить обнаружение событий начала и окончания подсчета времени, в зависимости от того, что необходимо.
Процедура самокалибровки
Измерители временных интервалов U1050A/51A имеют мощную подпрограмму самокалибровки, позволяющую достигнуть требуемой точности измерений на всех входных каналах. Эта процедура осуществляется просто с помощью команды, реализуемой программными средствами в драйвере, то есть не требуется дополнительного программирования.
Простота интеграции
В стандартный комплект поставки измерителей временных интервалов Agilent Acqiris U1050A/51A входят программные драйверы для ОС Windows® и примеры кодов приложений для сред MATLAB®, C/C++ и LabVIEW. Эти примеры кодов обеспечивают настройку прибора и базовые функции сбора данных и являются легко модифицируемыми, таким образом, плата может быть легко интегрирована в измерительную систему.
