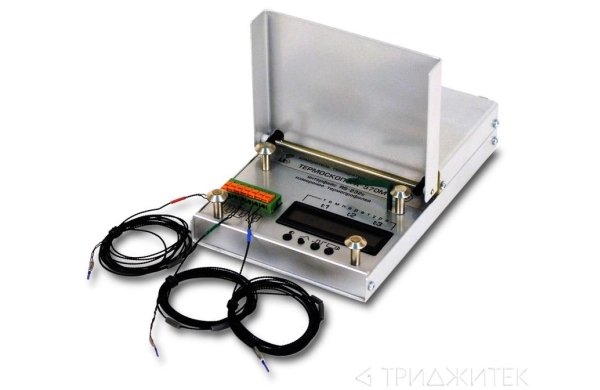

Описание
Современная технология пайки электронных компонентов требует не только соблюдения правильных температурных режимов, но и точного термопрофилирования процессов. Быстрое получение реальной информации о температуре на печатной плате и на компонентах способствует упрощению процесса, оптимизации технологических режимов, сокращению времени отладки и повышению качества выпускаемой продукции. Прибор одинаково эффективен при отладке процессов безсвинцовой пайки и при паке традиционными припойными материалами.
 |

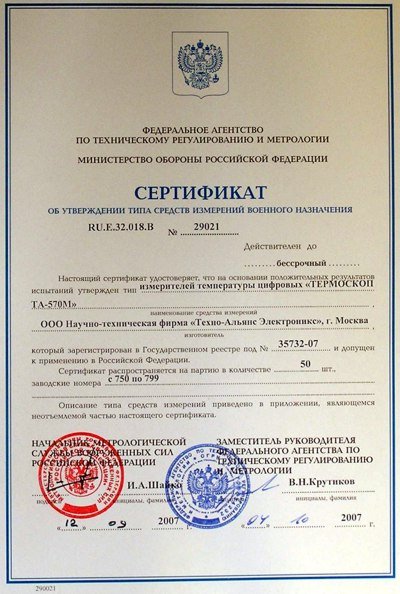

Измеритель температуры «ТЕРМОСКОП ТА-570М" имеет СЕРТИФИКАТ об утверждении типа средств измерений военного назначения RU.E.32.018.B №29021 Прибор зарегистрирован в Государственном реестре под №732-07 и допущен к применению в Российской Федерации скачать |
 |

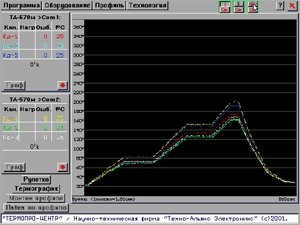

Прибор комплектуется компьютерной программой «ТЕРМОПРО-ЦЕНТР», позволяющей обслуживать одновременно до двух приборов. Таким образом, можно одновременно получать шесть термопрофилей с шести датчиков, закрепленных на объекте измерения. Полученные термопрофили сохраняются на жестком диске компьютера для их дальнейшего исследования, сравнения и получения твердых копий. | |
 |

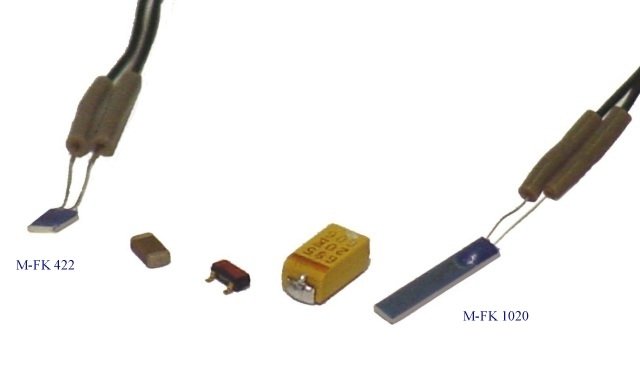

Измеритель температуры комплектуется тремя термодатчиками типоразмера 4х2мм и тремя термодатчиками типоразмера 10х2мм. Возможна комплектация на выбор. Подключение сигнальных проводов термодатчиков к прибору осуществляется быстрыми самозажимными разъемами, что позволяет с одинаковым удобством измерять температуру на печатных платах, помещаемых как в конвейерные печи, так и в печи камерного типа. Стандартная длинна сигнальных проводов 2,2м. Возможная длинна сигнальных проводов до 5м. | |
 |

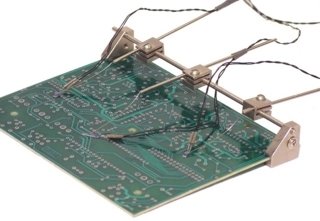

Прибор «ТЕРМОСКОП» ТА-570м комплектуется всеми необходимыми принадлежностями для работы. Для крепления термодатчиков на печатную плату прилагается специальный крепежный штатив. В поставку входит специальная программа для поверки точности показаний прибора, а также утвержденная методика поверки прибора. | |
Основные технические характеристики прибора
| Основной диапазон измерения температуры | -40°C … +350°C |
| Основная погрешность измерения температуры | ± 2°C |
| Расширенный диапазон измерения температуры (погрешность не нормируется) |
-70°C … +500°C |
| Число каналов измерения | 3 |
| Батарейное питание от элементов типоразмера АА | 5шт. х 1,5В |
| Сетевое питание через адаптер | 198 - 242В / 50Гц |
| Габариты прибора (высота Х ширина Х глубина) | 44 х 135 х 205мм |
| Масса, не более | 1кг |
| Интерфейс | RS-232C |
Комплект поставки прибора "ТЕРМОСКОП ТА-570М"
| Измерительный температуры цифровой "Термоскоп ТА-570м" | 1шт |
| Термодатчик на сигнальных проводах | 6шт |
| Сетевой адаптер 9В | 1шт |
| Носитель с комплектом управляющих программ | 1шт |
| Штатив крепежный с проводом заземления | 1шт |
| Кабель RS-232C (9х9 pin) | 1шт |
| Тест-комплект из 3-х проверочных резисторов | 1шт |
| Сертификат тест-комплекта проверочных резисторов | 1шт |
| Эксплуатационная документация и методика поверки | 1комплект |
| Свидетельство о поверке (при заказе первичной поверки) | 1шт |
