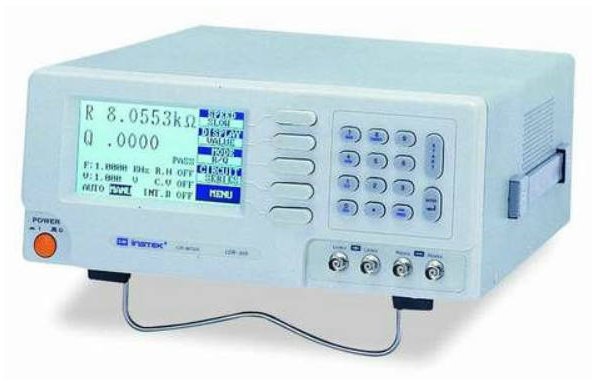

Снят с производства. Замена - Измеритель RLC параметров GW Instek LCR-76200
Особенности
| • | Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного послед./паралл. сопрот., комплекс. сопрот. (Z) и фазового сдвига между током и напряжением (θ) |
| • | Диапазон частот: 20 Гц…1 МГц (LCR-78101G) 20 Гц…5 МГц (LCR- 78105G); 20 Гц…10 МГц (LCR-78110G) |
| • | Базовая погрешность 0,1% |
| • | Тест-сигнала: 12 Гц - 200 кГц |
| • | Программная компенсация начальной емкости и сопротивления |
| • | Последовательная/параллельная схема замещения |
| • | Постоянное смещение (внутренне или внешнее) |
| • | Одновременная индикация двух результатов измерения |
| • | Измерение в абсолютных и относительных единицах, Δ-измерения |
| • | Усреднение результатов измерения |
| • | Запись/считывание до 100 профилей |
| • | Большой высококонтрастный ЖК-дисплей с подсветкой |
| • | Интерфейс RS-232 |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИЗМЕРЕНИЕ RLC |
Сопротивление (DCR, ESR, Z) |
6,25 Ом – 410 кОм |
| Емкость (C) | 20 пФ –2,083 мФ | |
| Индуктивность(L) | 5 мкГн – 5417 Гн | |
| Добротность (Q) | 0,0001 - 9999 | |
| Тангенс угла потерь (D) | 0,0001 - 9999 | |
| Фазовый сдвиг(θ) | -180,00…180,00° | |
| Базовая погрешность | ± 0,1 % | |
| Режимы измерения | R/Q, C/D, C/R, L/Q, L/R, Z/θ | |
| Запуск измерений | Автоматический или ручной | |
| Схема измерения | Параллельная/последовательная (ручной выбор) | |
| ТЕСТ СИГНАЛ |
Частота тест-сигнала | 12 Гц – 200 кГц, 504 фиксированных установки |
| Уровень тест-сигнала | 5 мВ – 1,275 В (шаг 5 мВ) | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ |
Внутренний источник | 2 В |
| Внешний источник | 0 - 35 В (максимальный ток 200 мА) | |
| ПАМЯТЬ |
Функции | Запись/считывание установленных параметров измерения |
| Объём памяти | 100 ячеек | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в % |
| Режим усреднения | 1…255 измерений | |
| ДИСПЛЕЙ |
Тип индикатора | ЖКИ матрица (240 × 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C, Z), дополнительный экран (Q, D, Rэквив., θ, Δ, %), индикаторы параметров режима измерения, меню режимов настройки |
| Формат индикации | 5 разрядов на основной шкале 4 разряда на дополнительной шкале |
|
| ОБЩИЕ ДАННЫЕ |
Условия эксплуатации | 10°С…50°С и относительная влажность до 85% |
| Напряжение питания | 100 В…240 В, 50/60 Гц | |
| Габаритные размеры | 330 × 149 × 437 мм | |
| Масса | 5,5 кг | |
| Комплект поставки | Шнур питания (1), измерительный 4-проводный кабель LCR-06A (1) |
|
| Опции | Измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) |
