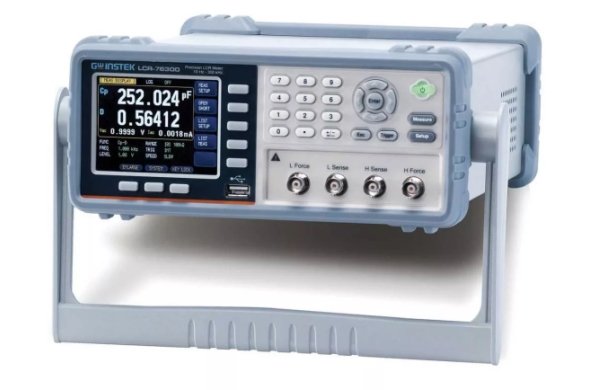

Особенности
• | Базовая погрешность: ±0,05 % |
• | Диапазон частот: 20 Гц…1 МГц (LCR-78101G) 20 Гц…5 МГц (LCR- 78105G); 20 Гц…10 МГц (LCR-78110G) |
• | Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига |
• | Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.) |
• | Параллельная/ последовательная схема замещения |
• | Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ) |
• | Широкие функциональные возможности по сбору, анализу, отображению и хранению информации |
• | Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256) |
• | Измерение в абсолютных и относительных единицах, Δ-измерения |
• | Табличные измерения (тест по 10 точкам «частота / напряжение/ ток») |
• | Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО) |
• | Большой графический ЖК-дисплей, разрешение 6 разрядов |
• | Удобный одноуровневый пользовательский интерфейс |
• | Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box) |
• | Разъем USB на передней панели для подключения флэшки |
• | Интерфейсы: RS-232 (SCPI), Handler (сортировщик) |
• | Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек). |
Технические данные
Диапазон индикации измеряемого параметра |
|
Сопротивление (R, Z, IXI) |
≤100 МОм с макс.разрешением 0,01 мОм |
Сопротивление на постоянном токе (Rdc) |
≤ 100 МОм с макс. разрешением 0,01 мОм |
Проводимость (G, B, IYI) |
≤ 1000 См с макс. разрешением 0,01 нСм |
Ёмкость (C) |
≤10 Ф с макс. разрешением до 0,01 нФ |
Индуктивность (L) |
≤ 10 кГн с макс. разрешением до 0,01 мГн |
Добротность (Q) |
0,00001 – 99999,9 |
Тангенс угла потерь (D) |
0,00001 – 9,99999 |
Фазовый сдвиг (Z-qd) |
-179,999…179,999° |
Фазовый сдвиг (Z-θr) |
-3,14159 ~ 3,14159 |
Базовая погрешность (R, Z, X, G, Y, B, L, C) |
± 0,05 % - в режиме Медленно/ Средне (Slow / Med) ± 0,1 % - в режиме Быстро (Fast) |
Пределы измерений |
|
9 пределов (импеданс)* |
автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-), номинальный (для режима сортировки). |
Тест-сигнал |
|
Частота тест-сигнала |
10 Гц …300 кГц |
Разрядность уст. частоты |
4 разряда |
Погрешность установки |
±0,01 % |
Уровень тест-сигнала |
Напряжение: 10 мВ - 2 В (±10%), в реж. стабилиз.(CV) 10 мВ - 2 В (±6%) Ток: 100 мкА - 20 мА(±10%), реж. стабилиз.(CС) 100мкА- 20 мА (±6%) |
Погреш. уст. уровня (U/ I) |
±6%... ±10% в зав. от режима |
Вых. импеданс источника |
30 / 50/ 100 Ом (переключаемый) |
Запуск измерений |
Внутр (автоматический), ручной, внешний, по шине RS (INT, MAN, EXT, BUS) |
Постоянное смещение (DS BIAS) |
|
Внутренний источник |
0В …±2,5В |
Погрешность установки |
± 0,5%+ 5 мВ |
Внешний источник |
± 45 В (потребуется опция соед. площадки LCR-16) |
Память |
|
Объём внутр. памяти |
10 файлов (программ тестирования) |
Функции внутр. памяти |
Запись/ считывание установленных параметров (настроек) |
Внеш. USB-диск |
Запись/ считывание: 10 файлов (настройки), 9999 файлов цифрового регистратора (Log), 999 изображ. экр. (скриншоты/ .Bmp), 10.000 отсчетов (data/.csv) |
Дополнительные функции |
|
Режим «Таблица» |
Табличные значения измерений (10 шагов), задержка: 0…60с |
Изменяемый параметр |
Частота, уровень тест-сигнала (напряжение/ ток) |
Графическая развертка (на внеш. ПК) |
Отображение на экране внешнего ПК графика измеряемых параметров с помощью штатного ПО (кривая из 1.000 точек макс.) |
Автовыбор режима |
Режим «Auto LCZ»: Вкл/ выкл |
Зв. индикация |
Откл./ В допуске/ Вне допуска (для режима Pass/ Fail) |
Дисплей |
|
Разрядность шкалы |
6 разрядов |
Разрешение ЖКИ |
320´240 (графическая матрица), диагональ 9 см |
Режим индикации |
Абсолют. значение, D-измерение, D-измерение в %, Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256) |
Формат индикации |
Основной/ вспомогательный параметр (16 комбинаций) |
Доп. индикация |
Мониторинг 2-х параметров (Mon1/ Mon2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
Скорость измерения |
40 изм/с, 10 изм/с, 3 изм/с (Fast/ Med/ Slow) |
Общие данные |
|
Условия эксплуатации |
0°С…50°С и относительная влажность до 85 % |
Напряжение питания |
~100- 240 В (±10 %), 50 - 60 Гц (Pпотр.30 Вт) |
Габаритные размеры |
265 ´ 107 ´ 312 мм |
Масса |
3 кг |
Примечание*: Область значений для функции HOLD / «Удержание диапазона».
№ предела |
Значение предела |
Диапазон эфф. измерений импеданса |
8 |
10 |
0 - 10Ω |
7 |
30 |
10Ω-100Ω |
6 |
100 |
100Ω-316Ω |
5 |
300 |
316Ω-1kΩ |
4 |
1к |
1kΩ-3.16kΩ |
3 |
3к |
3.16kΩ-10kΩ |
2 |
10к |
10kΩ-31.6kΩ |
1 |
30к |
31.6kΩ-100kΩ (∞ ) |
0 |
100к |
100kΩ-∞ (данный диапазон доступен только при частотах тест- сигнала < 20 кГц) |
