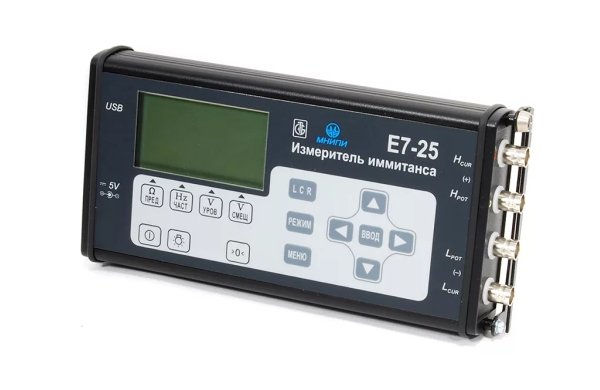

Измеритель RLC Е7-25

Артикул: 1-17366

Измеритель иммитанса Е7-25 - портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температура Т, относительная влажность RH.
Объекты измерения: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. E7-25 может измерять физические величины – температуру Т и относительную влажность RH.

Измеритель RLC Е7-25

Измеритель иммитанса Е7-25 - портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температура Т, относительная влажность RH.
Объекты измерения: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. E7-25 может измерять физические величины – температуру Т и относительную влажность RH.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте,метрологическая аттестация средств измерений и различных функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
±0,15%; 25 Гц – 1 МГц
Измерение температуры и относительной влажности
Напряжение смещения 0 - 63 В
Уровень измерения сигнала 40 мВ – 1 В с.к.з.
Функция допускового контроля, усреднения, процентного отклонения
Интерфейс RS-232С
Портативное питание


Технические характеристики
Диапазоны измеряемых величин
 Емкость, Ф  10-15 - 1
 Индуктивность, Гн  10-12 - 104
 Активное cопротивление, Ом  10-5 - 109
 Реактивное cопротивление, Ом  10-5 - 109
 Модуль комплексного сопротивления ,Ом  10-5 - 109
 Проводимость, См  10-11 - 10
 Добротность, фактор потерь  10-4 - 104
 Угол фазового сдвига комплексного сопротивления  -180° - +180°
 Ток утечки, А  10-9 - 10-2
 Относительная влажность, %  0-100
 Рабочие частоты  25 Гц – 1 МГц
 Температура, °С  -70 — +100
 Базовая погрешность: L, C, R Т  ± 0,15 %, Т = ± 0,6 °С
 Выбор поддиапазона  Автоматический и ручной
 Уровни измерительного сигнала  40мВ - 1В с.к.з.
 Напряжение смещения на измеряемом объекте  0-63 В
 Усреднение  за 10 и 100 одиночных измерений
Общие характеристики
 Интерфейс  RS-232C
 Потребляемая мощность  5 В · А
 Габаритные размеры (HxWxD)  225x110x35 мм
 Масса  0,8 кг
