Измеритель RLC AKTAKOM АМ-3016

Артикул: 1-4001

• ЖК дисплей: с матрицей 240х60 точек / 6 разрядов
• Более 12 000 значений тестовой частоты в диапазоне: от 50 Гц до 200 кГц
• Программируемый уровень тестируемого сигнала: от 10 мВ до 2,0 В (с.к.з.)
• Скорость измерений: до 30 изм/с
• Переключаемый уровень выходного сопротивления: 30 / 100 Ом
• Базовая погрешность: 0,05%
• Скорость измерений: Низкая 1,5 изм/с  /  Cредняя 10 изм/с  /  Высокая 30 изм/с
• Измерительные терминалы: 5 терминалов
• Скоростьусреднения: 1-255
• Время задержки: 0...60 с, шаг 1 мс
• Дисплей: 240х60 точек / 6 разрядов.
• Тестовый сигнал: 50 Гц...200 кГц, 12 000 точек
• Выходной импеданс: 30 / 100 Ом
• Уровень тестового сигнала: 10 мВ...2,0 В, шаг 10 мВ
• Встроенный компаратор: 10+1 ячеек

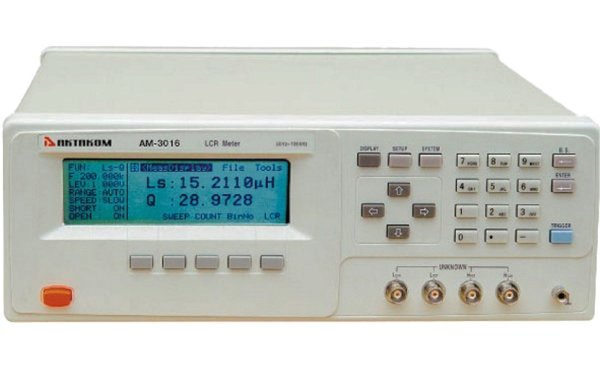

Измеритель RLC AKTAKOM АМ-3016


Прецизионный измеритель RLC АМ-3016 предназначен для входного контроля при производстве RLC компонентов, контроля качества на производственной линии и высокоточных лабораторных исследованиях.

• ЖК дисплей: с матрицей 240х60 точек / 6 разрядов
• Дружелюбный интерфейс и простое управление
• Более 12 000 значений тестовой частоты в диапазоне: от 50 Гц до 200 кГц
• Программируемый уровень тестируемого сигнала: от 10 мВ до 2,0 В (с.к.з.)
• Высокая стабильность и точность
• Скорость измерений: до 30 изм/с
• Высокоточная калибровка
• Переключаемый уровень выходного сопротивления: 30 / 100 Ом
• Функция перебора по списку (list sweep) из 4-х значений частоты, уровня сигнала и смещения
• Прямые и относительные измерения
• Функция контроля уровня тестового сигнала
• Функция блокировки кнопок




Характеристики
Измеряемые параметры |Z|, C, L, X, B, R, G, D, Q, θ
Базовая погрешность 0,05%
Эквивалентная схема Последовательная / параллельная
Математические функции абсолютное и относительное отклонение
Выбор диапазона Авто / удержание
Тежим запуска (Trigger mode) Внутренний / Ручной / Внешний и по шине
Скорость измерений Низкая 1,5 изм/с
Средняя 10 изм/с
Высокая 30 изм/с
Калибровка Открытая, короткозамкнутая и под нагрузкой
Измерительные терминалы 5 терминалов
Скоростьусреднения 1-255
Время задержки 0...60 с, шаг 1 мс
Перебор по списку (list sewep) 4 значения частоты, уровня сигнала и смещения
Режимы отображения результата прямой; абсолютный; относительный; Напр./Ток; номер ячейки/подсчёт ячеек
Дисплей 240х60 точек / 6 разрядов.
Тестовый сигнал 50 Гц...200 кГц, 12 000 точек
Выходной импеданс 30 / 100 Ом
Уровень тестового сигнала 10 мВ...2,0 В, шаг 10 мВ
Диапазон измерений |Z|, R, X 0.00001 Ом...99,9999 МОм
C 0,00001 пФ...999,999 мФ
L 0,00001 мкГн...9.99999 кГн
G, B 0,00001 мкСм...999,999 См
D 0,00001...9,99999
Q 0,00001...99999,9
θЪ -179,999Ъ...179,999Ъ
θ рад -3,14159...3,14159
Δ% -999,999%...999,999%
Встроенный компаратор 10+1 ячеек
Память Возможность сохранения до 12 профилей настроек.
Интерфейсы HANDLER, RS-232C и GPIB (опция)





Комплектность

• Прибор.
• 4-х проводный тестовый зажим АСА-3012.
• 4-х проводные зажимы Кельвина АСА-3005.
• Полированная закорачивающая пластина АСА-3010.
• Сетевой шнур
• Запасные предохранители
• Упаковка


Дополнительная

• 4-проводный тестовый зажим (боковой) – АСА-3016.
• Аксиальные тестовые зажимы – АСА-3006.
• Тестовый зажим для сердечников – АСА-3007.
• Тестовый зажим для SMD компонентов – АСА-3008.
• Тестовый пинцет Кельвина для SMD компонентов – АСА-3009.
• Кабель интерфейса GPIB – АСА-3033.
• Кабель интерфейса RS-232C – АСА-3034.
• Плата интерфейса GPIB – АМ-3016-G.
• ПО для удалённого управления по RS-232 – АМ-3016-SW.
