Назначение

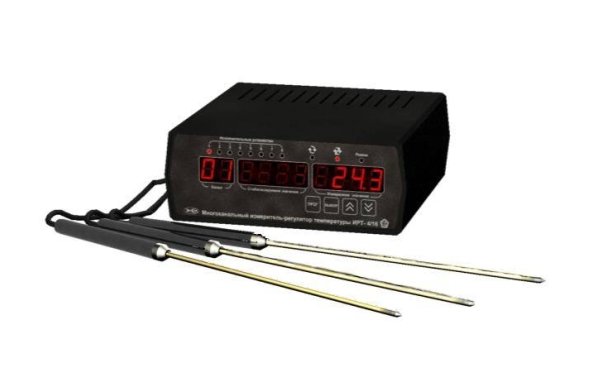

Измеритель-регулятор предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры воздуха и/или других неагрессивных газов и/или жидкостей, а также для построения автоматических систем контроля и управления температурой производственных технологических процессов. Измеритель-регулятор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Отличительные особенности
- шестнадцать каналов измерения;
- восемь линий управления;
- ПИД управление;
- интерфейсы RS-232, RS-485;
- класс точности прибора - 0,25;
- прибор может комплектоваться преобразователями различного конструктивного исполнения;
- возможность подключения преобразователей других физических параметров: давления, расхода, уровня и т.п.
Модификации измерительных блоков ИРТ-4
| Модификации | Управление оптосимисторами | Управление электромагнитным реле |
| ИРТ-4-02 | 8 линий | нет |
Характеристики канала измерения
| Приведенная погрешность измерения температуры, %, не более | ±0,25 |
| Диапазон измерения напряжения постоянного тока | -50 мВ...+2 В |
| Приведенная погрешность измерения напряжения, % | ±0,1 |
| Диапазон измерения постоянного тока | -0,5 мА...+20 мА |
| Приведенная погрешность измерения постоянного тока, % | ±0,1 |
| Номинальное напряжение питания и частота | 220 В, 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения, % | -15…+10 |
| Потребляемая мощность, Вт, не более | 15 |
| Допустимая нагрузка выходных устройств, А: | |
| - для электромагнитных реле, при напряжении до 220 В | 10 |
| - для оптопар симисторных, при напряжении до 400 В | 1,5 |
| Количество каналов измерения | 16 |
| Интерфейс связи с компьютером | RS-485, RS-232 |
| Степень защиты корпуса | IP20 |
| Длина линии связи по RS-232, м, не более | 15 |
| Длина линии связи по RS-485, м, не более | 1000 |
| Разрешающая способность, °С: | |
| -273°С…-100°С | 1 |
| -99,9°С…+999,9°С | 0,1 |
| +1000°С…+2500°С | 1 |
| Условия эксплуатации: | |
| - температура воздуха, °С | -40…+50 |
| - относительная влажность (без конденсации влаги), % | 2…98 |
| - атмосферное давление, кПа | 84…106,7 |
| Габаритные размеры, мм, не более | 190×75×205 |
| Масса прибора, кг, не более | 1,5 |
| Средний срок службы прибора, лет | 5 |
| Количество каналов управления | 8 |
