Назначение

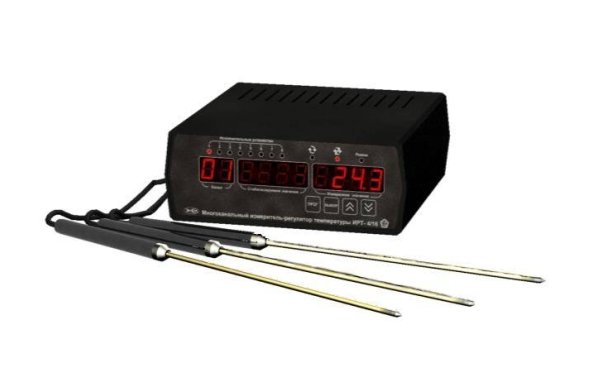

Измеритель-регулятор предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры воздуха и/или других неагрессивных газов и/или жидкостей, а также для построения автоматических систем контроля и управления температурой производственных технологических процессов. Измеритель-регулятор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Отличительные особенности
- шестнадцать каналов измерения;
- восемь линий управления;
- ПИД управление;
- интерфейсы RS-232, RS-485;
- класс точности прибора - 0,25;
- прибор может комплектоваться преобразователями различного конструктивного исполнения;
- возможность подключения преобразователей других физических параметров: давления, расхода, уровня и т.п.
Модификации измерительных блоков ИРТ-4
Модификации |
Управление оптосимисторами |
Управление электромагнитным реле |
ИРТ-4-01 |
нет |
8 линий |
Характеристики канала измерения
Приведенная погрешность измерения температуры, %, не более |
±0,25 |
Диапазон измерения напряжения постоянного тока |
-50 мВ...+2 В |
Приведенная погрешность измерения напряжения, % |
±0,1 |
Диапазон измерения постоянного тока |
-0,5 мА...+20 мА |
Приведенная погрешность измерения постоянного тока, % |
±0,1 |
Возможно исполнение ИРТ-4/16-01- Р с выходами на подключаемые исполнительные устройства через разъемы РС-4.
Номинальное напряжение питания и частота |
220 В, 50 Гц |
Допустимые отклонения напряжения питания от номинального значения, % |
-15…+10 |
Потребляемая мощность, Вт, не более |
15 |
Допустимая нагрузка выходных устройств, А: |
|
- для электромагнитных реле, при напряжении до 220 В |
10 |
- для оптопар симисторных, при напряжении до 400 В |
1,5 |
Количество каналов измерения |
16 |
Интерфейс связи с компьютером |
RS-485, RS-232 |
Степень защиты корпуса |
IP20 |
Длина линии связи по RS-232, м, не более |
15 |
Длина линии связи по RS-485, м, не более |
1000 |
Разрешающая способность, °С: |
|
-273°С…-100°С |
1 |
-99,9°С…+999,9°С |
0,1 |
+1000°С…+2500°С |
1 |
Условия эксплуатации: |
|
- температура воздуха, °С |
-40…+50 |
- относительная влажность (без конденсации влаги), % |
2…98 |
- атмосферное давление, кПа |
84…106,7 |
Габаритные размеры, мм, не более |
190×75×205 |
Масса прибора, кг, не более |
1,5 |
Средний срок службы прибора, лет |
5 |
Количество каналов управления |
8 |
