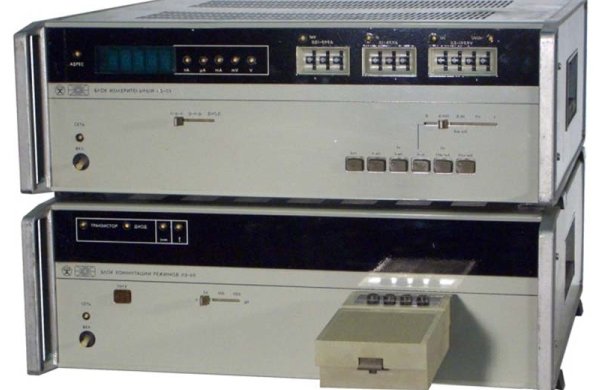

Измеритель параметров транзисторов Л2-70
Л2-70 предназначен для измерения и контроля статических параметров мощных транзисторов и диодов.
Применяется для входного технологического контроля в лабораторных и цеховых условиях.
Может работать как самостоятельный прибор или в составе многопостовой измерительной системы с управлением от ЭВМ посредством КОП.
Заменяет прибор Л2-22/1, по сравнению с которым имеет расширенные пределы измерения, увеличенное количество измеряемых статических параметров транзисторов, более высокие режимные напряжения и токи, возможность измерения обратного тока и прямого напряжения диодов, повышенную производительность измерений, цифровуюиндикацию, встроенные средства автоматизации, возможность подключения к КОП.
Основные данные Л2-70
• Пределы измерения:
статичесого коэффициента передачи тока h21э+1 5-9990
малосигнального коэффициента передачи тока h21э+1
2-9990
обратных токов Iкбо ,Iэбо , Iобр начального Iкэнач
10-9 - 10-3 А
напряжений насыщения Uбэнас, Uкэнас, 0,05 - 10 В
прямого напряжения диодов 0,05 - 10 В
обратного тока диодов 10-9 - 10-3 А
• Погрешность измерений 5%
• Режимные напряжения 0,5-199,9 В
• Режимные токи 0,1 - 199,9 мА
