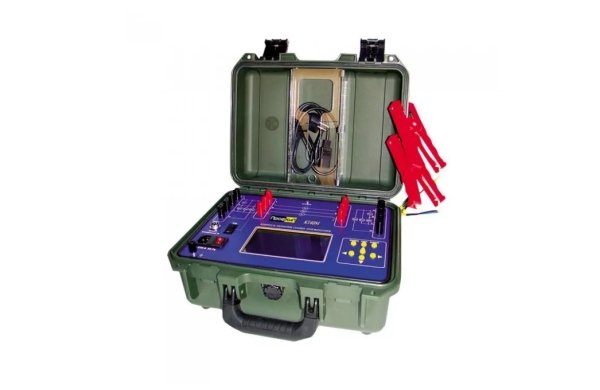

Измеритель параметров силовых трансформаторов ПРОФКИП К540М

Артикул: 1-19005

  • Класс точности 0.2 /0.5
  • Измерение напряжения переменного тока до 400 В
  • Измерение переменного тока до 5 А
  • Измерение мощности до 2000 Вт
  • Измерение сопротивления до 2000 Ом
  • Измерение частоты до 55 Гц
  • Измерение тока и потерь холостого хода при малом напряжении
  • Измерение сопротивления короткому замыканию
  • Измерение коэффициента трансформации
  • Измерение сопротивления обмоток постоянному току
  • Питание: 220 В ±22 В, 50 Гц ±1 Гц
  • Габаритные размеры, вес: 320х180х390 мм, 6 кг

ПРОФКИП К540М комплект измерительный цифровой, класс 0.2 /0.5 (измеритель параметров силовых трансформаторов)

НАЗНАЧЕНИЕ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

Комплект измерительный цифровой ПРОФКИП К540М предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 /0.5.

Перечень основных функций при однофазном и трехфазном возбуждении испытуемого трансформатора:

• Измерение тока и потерь холостого хода при малом напряжении
• Измерение сопротивления короткому замыканию
• Измерение коэффициента трансформации
• Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
• Измерение сопротивления обмоток постоянному току

В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПРОФКИП К540М обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

• Класс точности 0.2 /0.5
• Измерение напряжения переменного тока до 400 В
• Измерение переменного тока до 5 А
• Измерение мощности до 2000 Вт
• Измерение сопротивления до 2000 Ом
• Измерение частоты до 55 Гц
• Измерение тока и потерь холостого хода при малом напряжении
• Измерение сопротивления короткому замыканию
• Измерение коэффициента трансформации
• Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
• Измерение сопротивления обмоток постоянному току
• В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока 0.01 А … 5 А
Диапазон измеряемых переменных напряжений (два трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения 5 В … 400 В
Диапазон измеряемых активных мощностей (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения 1 Вт … 2000 Вт
Диапазон измеряемых сопротивлений постоянному току 0.00005 Ом … 1999 Ом
Диапазон измеряемой частоты 45 Гц … 55 Гц
Пределы измерения тока 0.1 А, 1 А, 5 А
Пределы измерения напряжения 100 В … 400 В
Пределы измерения сопротивления 0.00002 Ом … 1999 Ом
Основная приведенная погрешность измерения напряжений не более 0.2%
Основная приведенная погрешность измерения мощности не более 0.5%
Основная приведенная погрешность измерения токов не более 0.5%
Абсолютная погрешность измерения частоты не более 0.25 Гц
Основная приведенная погрешность измерения сопротивления постоянному току 0.5%
Входное сопротивление каналов измерения напряжения 400 кОм
Падение напряжения нагрузки каналов измерения силы тока 75 мВ
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности



НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

• Температура окружающего воздуха: 20°С ±5°С
• Относительная влажность воздуха: 30% … 80%
• Атмосферное давление: 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
• Напряжение питающей сети переменного тока: 220 В ±4.4 В
• Частота питающей сети: 50.0 Гц ±0.5 Гц

РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

• Температура окружающего воздуха: 5°С … 40°С
• Относительная влажность воздуха: до 80% при 30°С
• Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
• Напряжение питающей сети переменного тока: 220 В ±22 В
• Частота питающей сети: 50 Гц ±1 Гц

ОБЩИЕ ДАННЫЕ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

• Средний срок службы: не менее 8 лет
• Средняя наработка на отказ: не менее 10000 ч
• Питание: 220 В ±22 В, 50 Гц ±1 Гц
• Габаритные размеры: 320х180х390 мм
• Вес: 6 кг

КОМПЛЕКТ ПОСТАВКИ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО ЦИФРОВОГО ПРОФКИП К540М

• Комплект измерительный цифровой ПРОФКИП К540М (измеритель параметров силовых трансформаторов)
• Кабель для измерения сопротивления, 10 м
• Руководство по эксплуатации
