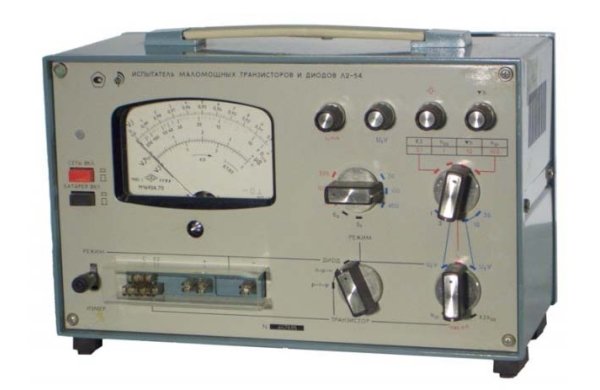

Измеритель параметров полупроводниковых приборов Л2-54

Измеритель параметров полупроводниковых приборов Л2-54

Предназначен для определения работоспособности маломощных транзисторов и диодов малой и средней мощности путем измерения их основных параметров.
Применяется при разработке, эксплуатации, испытании и ремонте радиоэлектронного оборудования в лабораториях и цехах, а также в полевых условиях эксплуатации.
Обеспечивает измерение основных параметров маломощных транзисторов и диодов малой и средней мощности, а также напряжения стабилизации. Наличие комбинированного питания (от сети или от батареи), портативность создают удобство при эксплуатации.

Основные данные Л2-54
• Диапазон измерения:
обратных токов диодов и коллекторов транзисторов 10-8-10-4 А;
коэффициента передачи тока транзисторов 0,9-1;
выходной проводимости 0,4-4 мкСм;
прямого напряжения диодов 0,1-3 В;
напряжения стабилизации стабилитронов 3-30 В
• Погрешность измерения:
обратного тока диодов и коллекторов транзисторов 15% (10-8-10-7 А);
остальных параметров 5%
• Режимы измерения параметров:
транзисторов Iэ = 1 мА; Iэ = 5 мА Uк = 4,5 В; Uк = 4,5 В
диодов: Iпр = 5-100 мА (от внутреннего источника); Iпр = 5-300 мА (от внешнего источника); Uобр= 10-400 В
• Погрешность установки режимов ≤2%
• Питание: 220±22 В, 50±0,5 Гц; 6 элементов "373" общим напряжением 9 В
• Потребляемая мощность 12 В · А
• Габариты 300X205X185 мм
• Масса 6 кг
