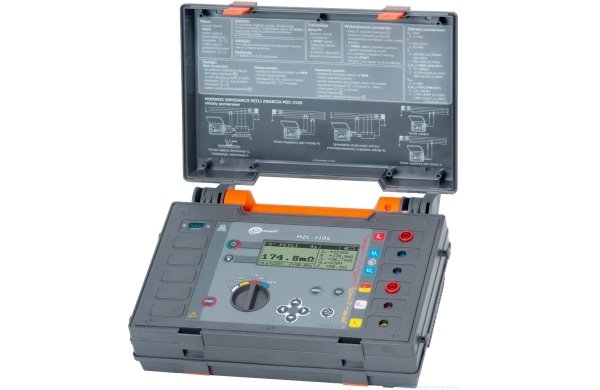

Измеритель параметров электробезопасности мощных электроустановок Sonel MZC-310S

Артикул: 1-345111

  • измерение полного, активного и реактивного сопротивления петли короткого замыкания;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение напряжения переменного тока (True RMS);
  • измерение частоты переменного тока;
  • измерение напряжения прикосновения и поражающего напряжения прикосновения ;
  • память 990 результатов измерений;
  • передача данных в компьютер;


Основные характеристики:

  • измерение полного, активного и реактивного сопротивления петли короткого замыкания;
  • вычисление ожидаемого тока короткого замыкания;
  • работа в однофазных и трехфазных цепях напряжением 220/380 В и 230/400 В и частотой 45...65 Гц;
  • измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках измерительным током до 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
  • измерение сопротивления петли короткого замыкания в электроустановках зданий измерительным током до 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
  • измерение напряжения переменного тока (True RMS);
  • измерение частоты переменного тока;
  • измерение напряжения прикосновения и поражающего напряжения прикосновения ;
  • память 990 результатов измерений;
  • передача данных в компьютер;

Назначение и область применения:

Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.

Гарантия: 36 месяцев
Номер в Госреестре: 32498-11
Класс защиты: IV 300 В согласно PN-EN 61010-1, IP20
Температурный диапазон: 0...+40 °С
Габариты ШxВxГ: 295×95×222 мм
Масса: 2,2 кг

Индекс: WMPLMZC310




Назначение и область применения:

Измерение напряжения

ДиапазонРазрешениеОсновная погрешность
0...440 В 1 В ± (2% и. в. + 2 ед. мл. разряда)

Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм


Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм

ДиапазонРазрешениеОсновная погрешность
0,0...199,9 мОм 0,1 мОм ± (2% и. в. + 2 мОм)
200...1999 мОм 1 мОм



Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ÷ 30,6 кА; для Un= 380 В...190 А ÷ 52,9 кА
Диапазон отображения Iк

ДиапазонРазрешениеОсновная погрешность
110,0 А...199,9 A 0,1 A Определяется по основной погрешности полного сопротивления петли короткого замыкания.
200 A...1999 A 1 A
2,00 кА...19,99 кА 0,01 кА
20,0 кА...199,9 кА 0,1 кА
200 кА...* 1 кА

* 220 кА для Ul-n
   380 кА для Ul-l

Измерение напряжения прикосновения UST (поражающего Uт)

ДиапазонРазрешениеОсновная погрешность
0...100 В 1 В ± (10% и.в. + 2 ед. мл. разряда)

При расчётах Uт активное сопротивление тела человека принимается - 1 кОм


Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xsсопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557

Провод измерительныйДиапазон измерения
1,2 м 0,13...199,9 Ом
5 м 0,15...199,9 Ом
10 м 0,19...199,9 Ом
20 м 0,25...199,9 Ом



Диапазон отображения Zs, Rs, Xs

ДиапазонРазрешениеОсновная погрешность
0,00...19,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
20,0...199,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда)



Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557

Провод измерительныйДиапазон измерения Iк для Un = 220 ВДиапазон измерения Iк для Un = 380 В
1,2 м 1,10 А...1768 А 1,9 А...3,05 кА
5 м 1,10 А...1338 А 1,9 А...2,54 кА
10 м 1,10 А...1207 А 1,9 А...2,08 кА
20 м 1,10 А...884 А 1,9 А...1,53 кА



Диапазон отображения Iк

Диапазон отображенияРазрешениеОсновная погрешность
1,150 А...1,999 А 0,001 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А...19,99 А 0,01 А
20,0 А...199,9 А 0,1 А
200 А...1999 А 1 А
2,00 кА...19,99 кА 0,01 кА
20,0 кА...38,0 кА 0,1 кА



Условия применения:

Номинальное напряжение измеряемой цепи Un:
Напряжение фазное 220 В или 230 В
Напряжение междуфазное 380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли 180 В...440 В
Частота номинальная для данной цепи 50 Гц и 60 Гц (45...65 Гц)



Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 61010-1 IP20
Питание Элементы питания алкалиновые LR14 (5 шт.)
Температура хранения -20...+60°C
Температура номинальная +20...+25°C
Температурный коэффициент ± 0,1% измеряемого значения /°C
Время до самовыключения 120 секунд
Дисплей графический 192 х 64 пункта
Стандарт качества разработка, проект и производство согласно ISO 9001
Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.)



Стандартная комплектация:

 КоличествоИндекс
Зажим «Крокодил» изолированный черный K03 4 WAKROBL30K03
Зонд Кельвина одноконтактный 2 WASONSPGB1
Зонд острый с разъемом «банан» желтый 1 WASONYEOGB1
Зонд острый с разъемом «банан» черный 1 WASONBLOGB1
Кабель двухпроводный 3 м 1 WAPRZ003DZBB
Кабель последовательного интерфейса RS-232 1 WAPRZRS232
Провод измерительный 1,2 м с разъёмами «банан» чёрный 1 WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Ремни «Свободные руки» 1 WAPOZSZE1
Футляр L2 1 WAFUTL2
Элемент питания алкалиновый SONEL 1,5V LR14 3 #

Дополнительная комплектация:

 Индекс
Зажим «Крокодил» изолированный Кельвина К06 WAKROKELK06
Зажим «струбцина» Кельвина с двухпроводным кабелем WAZACKEL1
Провод измерительный 10 м с разъемами «банан» желтый WAPRZ010YEBB
Провод измерительный 20 м с разъемами «банан» желтый WAPRZ020YEBB
Провод измерительный 5 м с разъемами «банан» желтый WAPRZ005YEBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
Элемент питания алкалиновый SONEL 1,5V LR14 #
