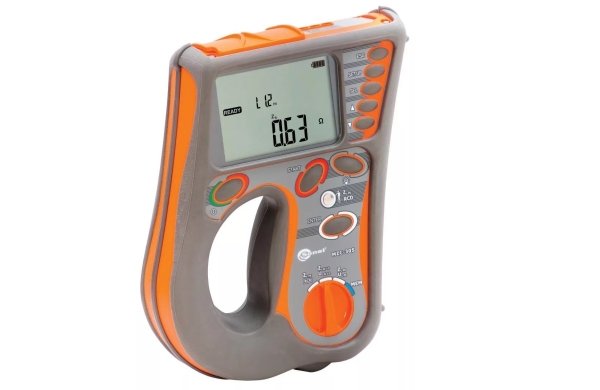

Измеритель параметров электробезопасности мощных электроустановок Sonel MZC-305

Артикул: 1-345112

  • действующего значения фазного и междуфазного напряжения переменного тока;
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  • целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
  • данных измерений и вычислений.


Основные характеристики:

Измерение:
  • действующего значения фазного и междуфазного напряжения переменного тока;
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Вычисление:
  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Контроль:
  • целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
  • данных измерений и вычислений.

Назначение и область применения:


Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Гарантия: 36 месяцев
Номер в Госреестре: 47341-11
Класс защиты: IV 600V (III 1000V), согласно PN-EN 61010-1, IP54
Температурный диапазон: 0...+45 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: 2,2 кг

Индекс: WMRUMZC305

Основные технические характеристики MZC-305

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного тока (True RMS)
ДиапазонРазрешениеОсновная погрешность
0,0...249,9 В 0,1 В ±(2% и. в. + 4 е. м. р.)
250...750 В 1 В ± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Диапазон измерения согласно IEC 61557
Провод измерительныйДиапазон ZS
1,2 м 0,13...1999 Ом
5 м 0,17...1999 Ом
10 м 0,21...1999 Ом
20 м 0,29...1999 Ом
WS-01, -05 0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS
ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом ±(4% и. в. + 3 е. м. р.)
200...1999 Ом 1 Ом
  • Номинальное напряжение сети UnL-N/ UnL-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
  • Рабочий диапазон напряжения: 100…440 В (для ZL-PE и ZL-N) и 100…750В (для ZL-L)
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц
  • Максимальный измерительный ток: 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В


Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом 0,1 Ом

Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
ДиапазонРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)

Диапазон измерения согласно IEC 61557
Провод измерительныйДиапазон ZS
1,2 м 0,43...1999 Ом
5 м 0,47...1999 Ом
10 м 0,51...1999 Ом
20 м 0,59...1999 Ом
WS-01, -05 0,49...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS

ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ±(6% и. в. + 5 е. м. р.)
200...1999 Ом 1 Ом
  • Без отключения УЗО с IΔn ≥ 30 мA
  • Номинальное напряжение сети Un:110В, 115В, 127В, 220В, 230В, 240В, 290В, 400В
  • Рабочий диапазон напряжений: 100…440 В
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

ДиапазонРазрешениеОсновная погрешность
0..19,99 Ом 0,01 Ом ±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом 0,1 Ом ±(6% + 5 е. м. р.) от ZS
Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли

Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
ДиапазонРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA
Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 600V (III 1000V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры 260×190×60 мм
Масса измерителя около 2,2 кг
Температура хранения –20...+60° C
Рабочая температура 0...+45° C
Время до самовыключения (Auto-OFF) 120 сек
Количество измерений Z (для щелочных батареек) >3000 (2 измерения в минуту)
Память результатов измерений 990 ячеек, 3500 результатов
Интерфейс USB


Стандартная комплектация:

 КоличествоИндекс
Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02
Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
Зонд острый с разъемом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъемом «банан» желтый 1 WASONYEOGB1
Зонд острый с разъемом «банан» красный 1 WASONREOGB1
Кабель последовательного интерфейса USB 1 WAPRZUSB
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора 1 WAPOZSZE4
Футляр L4 1 WAFUTL4
Элемент питания алкалиновый 1,5V AA LR6 1 #

Дополнительная комплектация:

 Индекс
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO WAADAWS05
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
Элемент питания алкалиновый 1,5V AA LR6 #
