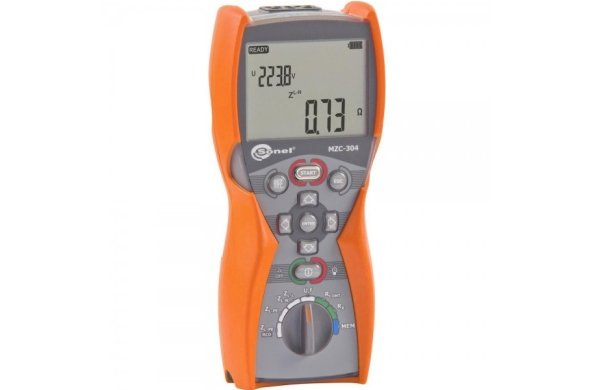

Измеритель параметров электробезопасности мощных электроустановок Sonel MZC-304

Артикул: 1-345113

  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током (металлосвязь);
  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  • целостности (наличия) нулевого и защитного проводников (до начала измерений).
  • данных измерений и вычислений.


Основные характеристики:



Измерение:
  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током (металлосвязь);
Вычисление:
  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Контроль:
  • целостности (наличия) нулевого и защитного проводников (до начала измерений).
Сохранение и передача в компьютер:
  • данных измерений и вычислений.



Назначение и область применения:

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Гарантия: 36 месяцев
Номер в Госреестре: 47341-11
Класс защиты: IV 300V (III 600V), согласно PN-EN 61010-1, IP65
Температурный диапазон: 0...+50 °C
Габариты ШxВxГ: 220×98×58 мм
Масса: около 1 кг

Индекс: WMRUMZC304




Основные технические характеристики MZC-304

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного тока (True RMS)
ДиапазонРазрешениеОсновная погрешность
0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
300...500 В 1 В ± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение частоты
ДиапазонРазрешениеОсновная погрешность
45,0...65,0 Гц 0,1 ±(0.1% и. в. + 1 е. м. р.)

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Диапазон измерения согласно IEC 61557
Провод измерительныйДиапазон ZS
1,2 м 0,13...1999 Ом
5 м 0,17...1999 Ом
10 м 0,21...1999 Ом
20 м 0,29...1999 Ом
WS-01, -05 0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS
ДиапазонРазрешениеОсновная погрешность
0...19.99 Ом 0.01 Ом ±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
  • Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
  • Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц
  • Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)


Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом 0,1 Ом
Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
ДиапазонРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)

Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ±(6% и. в. + 5 е. м. р.)
200...1999 Ом 1 Ом
  • Без отключения УЗО с IΔn ≥ 30 мA
  • Номинальное напряжение сети Un:220 В, 230 В, 240 В
  • Рабочий диапазон напряжений: 180…270 В
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

ДиапазонРазрешениеОсновная погрешность
0..19,99 Ом 0,01 Ом ±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом 0,1 Ом ±(6% + 5 е. м. р.) от ZS
Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
ДиапазонРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
ДиапазонРазрешениеОсновная погрешность
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...400 Ом 1 Ом
  • Напряжение на разомкнутых измерительных проводниках: 4…9 В
  • Выходной ток при RSC: 200..250 мA)
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током


Измерение активного сопротивления малым током
ДиапазонРазрешениеОсновная погрешность
0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
200...1999 Ом 1 Ом
  • Напряжение на разомкнутых измерительных проводниках: 4…9 В
  • Выходной ток < 8 мA
  • Звуковая индикация при сопротивлении < 30 Ом±50%
  • Компенсация сопротивления измерительных проводников


Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP65
Питание измерителя щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры 220×98×58 мм
Масса измерителя около 1 кг
Температура хранения –20...+70° C
Рабочая температура 0...+50° C
Время до самовыключения (Auto-OFF) устанавливается в меню прибора
Количество измерений Z (для щелочных батареек) >5000 (2 измерения в минуту)
Память результатов измерений 990 ячеек, 10000 результатов
Интерфейс радиоканал OR-1






Стандартная комплектация:

 КоличествоИндекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1 WAADAWS05
Беспроводной интерфейс OR-1 (USB) 1 WAADAUSBOR1
Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02
Зонд острый с разъемом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъемом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора 1 WAPOZSZE4
Футляр М6 1 WAFUTM6
Элемент питания алкалиновый 1,5V AA LR6 1 #

Дополнительная комплектация:

 Индекс
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
Элемент питания алкалиновый 1,5V AA LR6 #
