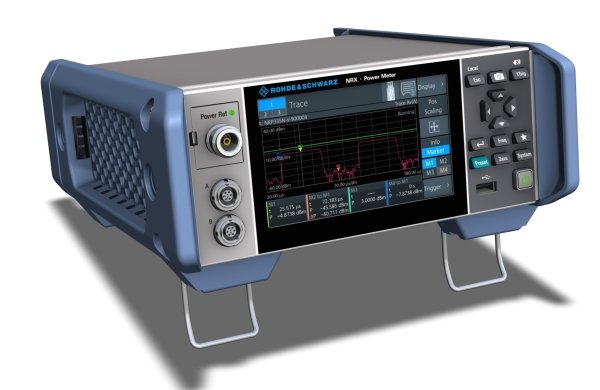

Назначение измерителя мощности (блок индикации) NRX:
Несмотря на то, что процесс измерения мощности осуществляется непосредственно первичными преобразователями мощности (датчиками мощности), пользователю не обойтись без средства отображения результатов измерений. Блок индикации NRX это как раз то, что надо: многоканальный компактный базовый блок, с широким набором опций, большим ЖК-дисплеем и интуитивно понятным интерфейсом пользователя. В отличие от предыдущей модели (NRP2), прибор теперь имеет сенсорный дисплей, расширенный функционал источника тестового сигнала для проверки датчиков мощности, и появилась возможность работы не только с датчиками поглощаемой мощности серии NRP, но и с направленными датчиками мощности серии NRT.
Особенности измерителя мощности (блок индикации) NRX:
- До 4-х измерительных каналов;
- Возможность работы как с датчиками поглощаемой мощности, так и с направленными датчиками мощности;
- Опциональный источник тестового сигнала 50 МГц / 1 ГГц для проверки датчиков мощности;
- 5-дюймовый цветной сенсорный ЖК-дисплей;
- Различные режимы отображения результатов измерения;
- Множество математических функций для обработки результатов;
- Готовые наборы параметров для основных стандартов мобильной радиосвязи.
Описание измерителя мощности (блок индикации) NRX:
Многоканальный измерительный комплекс. NRX поддерживает различные типы преобразователей мощности, охватывающие широкий диапазон частот до 110 ГГц и значений мощности от -130 до +45 дБм.
В приборе есть несколько вариантов подключения датчиков мощности. На передней панели присутствуют 2 (A и B) специализированных 8-пиновых разъема. Еще 2, таких же дополнительных разъема (C и D), можно добавить на заднюю панель прибора (NRX-B4). К этим специальным разъемам, датчики серии NRP-Zxx, подключаются напрямую, а для датчиков серий NRPxxS(N)/T(N)/A(N) и NRQ6 потребуются интерфейсные кабели NRP-ZK6/-ZK8. На передней и задней панелях прибора присутствуют по одному USB-разъему, к которым, также можно подключить датчики мощности, используя соответствующие переходники: NRP-Z4 для датчиков серии NRP-Zxx, и NRP-ZKU для датчиков серии NRPxxS(N)/T(N)/A(N) и NRQ6. Кроме того, на задней панели прибора имеется LAN-интерфейс, к которому, с использованием PoE+ Switche (например NRP-ZAP1) возможно подключать датчики NRPxx с индексом “N” или NRQ6. Данный режим позволяет преодолеть ограничения по длине кабелей.
Опция NRX-B9 даст возможность подключать, к передней панели прибора, направленные датчики мощности серии NRT, которые позволяют измерять потоки мощности в обоих направлениях, а именно падающую и отраженную мощность.
Несмотря на множество вариантов подключения, в стандартной комплектации, в базовом блоке только один активный измерительный канал, например, А или В или USB или LAN. Иметь 2 (любых) активных измерительный канала поможет опция NRX-K2, а в варианте NRX-K2+K4 будут активными любые 4 канала.
Удобное отображение результатов измерений
NRX оснащен большим цветным сенсорным дисплеем, который можно настроить на различные способы отображения результатов измерений: Цифровой – в виде числа (символы увеличенного размера позволяют вести наблюдение на расстоянии); Гибридный – представляет результат измерения на аналоговой шкале и также в цифровом виде; Графический – отображает график зависимости измеренных величин от времени (огибающая импульсов).
Множество функций измерений
В зависимости от типа используемых датчиков и количества каналов, установленных в приборе, доступны измерения: •
- Измерение пиковой/средней мощности;
- Разность/сумма/отношение мощностей;
- Коэффициент отражения/КСВ/обратные потери;
- Слежение за соблюдением пределов;
- Функции маркера позволяют выполнять анализ ВЧ-огибающей во временной области (профиль импульса).
Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам. Результаты статистического анализа могут представляться в графической форме.
Проверка датчиков мощности
Датчики мощности имеют абсолютную калибровку, и проверка их после включения прибора не требуется. Однако, перегрузка, экстремальные условия эксплуатации или повреждения могут привести к возникновению нестабильности измерений. Опция NRX-B1 (источник для проверки датчиков) позволяет проверять надежность датчиков путем проведения контрольных измерений. Источник выдает тестовый сигнал (НГ или импульсный) частотой 50 МГц или 1 ГГц. В импульсном режиме, тестовый источник может быть использован для проверки точности измерения импульсов на широкополосных датчиках мощности NRP-Z8x.
Технические характеристики
| Параметр | Значение | |
| Разъемы для датчиков мощности | Стандартно | 2 (A и B) на передней панели прибора |
| С опцией NRX-B4 | 2 -дополнительные (C и D) на задней панели прибора | |
| Тип разъема | 8-пин (гнездо): прямое подключение датчиков NRP-Zxx, для датчиков NRPxxS(N)/T(N)/A(N) требуется NRP-ZK6 или -ZK8 |
|
| Измерительные каналы | Стандартно | 1 |
| С опцией NRX-K2 | 2 | |
| С опциями NRX-K2 и -K4 | 4 | |
| Диапазон частот | от DC до 110 ГГц в зависимости от датчика мощности | |
| Диапазон измеряемой мощности | от 0,1 фВт (-130 дБм) до 30 Вт (+45 дБм) (средняя) в зависимости от датчика мощности | |
| Функции измерений | ||
| Одноканальные | Согласно спецификации датчика мощности, дополнительно: отношения измеренной величины к опорному значению; установка и редактирование опорного значения; сохранение макс. и мин. значений |
|
| Многоканальные | Одновременно до 4-х каналов: индивидуальные результаты; коэффициенты; относительные показатели и разница результатов |
|
| Отображение | Абсолютные значения | Вт, дБм, дБмкВ |
| Относительные значения | дБ, Δ% или отношение (КСВ, обратные потери, коэффициент отражения) | |
| Общие характеристики | ||
| Интерфейсы | USB 2.0 (тип В), Ethernet, опционально GPIB (NRX-B8) | |
| Дисплей | Цветной TFT, диагональ 5 дюймов (127 мм), разрешение 800х400 пикселей | |
| Источник для проверки датчиков мощности (NRX-B1) (не совместим с NRX-B9) |
Частоты | Ном. 50 МГц или 1 ГГц |
| Мощность | Только НГ(CW): +20 дБм (100 мВт) НГ(CW) + импульсы: -20 дБм (10 мкВт); -10 дБм (100 мкВт); 0 дБм (1 мВт); +10 дБм (10 мВт); |
|
| Частота повторения импульсов | 10 кГц+/-5х10-6 | |
| Скважность | (50+/-0,02)% | |
| Время нарастания/спада | 5 нс (тип.) на 1 ГГц, 20 нс (тип.) на 50 МГц | |
| РЧ разъем | N (гнездо), 50Ω | |
| Питание | Сеть переменного тока ном. 100 – 240 В, 50-60 Гц и 400 Гц | |
| Габаритные размеры (Ш-В-Г) | 234х106х272 мм | |
| Масса | 2,35 кг (без опций), 2,58 кг (с опц. NRX-B1,-B4,-B8) | |
Комплект поставки
| № | Наименование | Количество |
| 1 | Измеритель мощности (блок индикации) NRX | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
