| Серия измерителей мощности Tektronix PSM5000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение параметров повторяющихся импульсных сигналов, а также средней, пиковой и импульсной мощности. |
Технические характеристики
| Характеристики | PSM5120 |
| Входной разъем | N-тип (male) |
| Диапазон рабочих частот | 100 МГц...8 ГГц |
| Динамический диапазон | 100 МГц...6 ГГц: -60 дБм...+20 дБм 6 ГГц...8 ГГц: -50 дБм...+20 дБм |
| Максимальный диапазон пик-средн. | 100 МГц...6 ГГц: 80 дБ 6 ГГц...8 ГГц: 70 дБ |
| Полоса видео | 10 МГц, типичное |
| Погрешность временной базы | ±50 ppm, типичное |
| Частота дискретизации | 500 Квыб/сек |
| Минимальная длительность импульса (средняя мощность) | 500 нс, типичное |
| Минимальная длительность импульса (пиковая мощность) | 200 нс, типичное |
| Профиль импульса: Макс. эквивалентная частота дискретизации | 48 Мвыб/сек |
| Профиль импульса: Минимальное время нарастания (10%-90%) | 54 нс (-70 дБм...-20 дБм импульс, 4 ГГц) |
| Профиль импульса: Минимальное время спада (90%-10%) | 44 нс (-70 дБм...-20 дБм импульс, 4 ГГц) |
| Профиль импульса: Погрешность уровня при ручном запуске | ±1 дБм |
| Профиль импульса: Мнимальное количество циклов | 2 цикла |
| Профиль импульса: полоса видео | 100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц |
| Общая погрешность (неопределенность) | 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] |
| Неопределенность: калибровочный коэффициент (CF) |
100 МГц...500 МГц: 4,0% 500 МГц...8 ГГц: 1,7% |
| Неопределенность: нелинейность (L) |
100 МГц...2 ГГц: +15 дБм...+20 дБм: 7,0% +5 дБм...+15 дБм: 5,0% -60 дБм...+5 дБм: 3,0% 2 ГГц...8 ГГц: +15 дБм...+20 дБм: 5,0% +5 дБм...+15 дБм: 3,0% -60 дБм...+5 дБм: 2,0% |
| Неопределенность: шум (N) |
интеграция 1 секунда +10 дБм...+20 дБм: 0,15% (100 МГц...8 ГГц) -30 дБм...+10 дБм: 0,04% (100 МГц...8 ГГц) -50 дБм...-30 дБм: 0,04% (100 МГц...6 ГГц) 0,15% (6 ГГц...8 ГГц) -60 дБм...-50 дБм: 0,15% (100 МГц...6 ГГц) |
| Смещение нуля (Z) | [(0,35 нВт на 25 °C) + |ΔT| × (0,025 нВт / °C)] + 0,005 нВт /месяц |
| Учет КСВН (Mm) Mm=100×[(1 ± Γsource×Γsensor)2 –1] |
100 МГц...250 МГц: 1,18:1 КСВН (21,7 дБ обр. потери) 250 МГц...8 ГГц: 1,09:1 КСВН (27 дБ обр. потери) |
| Неопределенность: температура (T) |
40 °C < T ≤ 50 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 30 °C < T ≤ 40 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 20 °C < T ≤ 30 °C: 0,00% 10 °C < T ≤ 20 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 0 °C < T ≤ 10 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) |
| Скорость измерения | 2000 изм./сек |
| Интерфейс | USB 2.0 |
| Габаритные размеры | Ø48 мм х 62 мм |
| Вес | 149 г |
|
Каждый датчик/измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Датчик/измеритель подключается к ПК по интерфейсу USB 2.0 и могут быть использованы под LabVIEW (до 12 датчиков).

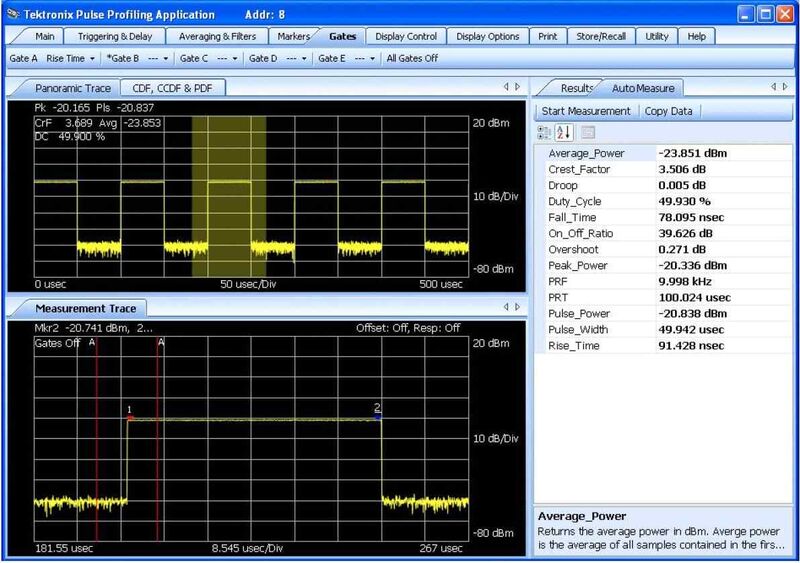

Для синхронизации с другими измерительными приборами все модели имеют триггерные входы и выходы TTL уровня. Благодаря использованию специального программного обеспечения Tektronix Pulse Profiling Software можно проводить анализ во временной области повторяющихся импульсных сигналов с вычислением таких параметров , как: время нарастания и спада, коэффициент заполнения, выброс, спад импульса, крест-фактор, длительность импульса, период, занимаемый диапазон, частоту и период повторения, среднюю мощность, пиковую мощность, импульсную мощность. Кроме того, программное обеспечение позволяет строить и графически воспроизводить огибающую импульса, проводить статистический анализ графических данных, в т.ч. с использованием интегральных функций распределения (CCDF) и функций плотности вероятности (PDF).
|
Дополнительные иллюстрации
 |
 |
| Измеритель мощности ВЧ PSM5120 - вид спереди | Измеритель мощности ВЧ PSM5120 - вид сзади |
