| Серия измерителей мощности Tektronix PSM4000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение средней мощности (CW), а также дополнительно позволяет измерять импульсную и пиковую мощность при работе с импульсными сигналами ВЧ и СВЧ диапазона. |
Технические характеристики
| Характеристики | PSM4410 |
| Входной разъем | N-тип (male) |
| Диапазон рабочих частот | 10 МГц...8 ГГц |
| Динамический диапазон | 10 МГц...6 ГГц: -60 дБм...+20 дБм 6 ГГц...8 ГГц: -50 дБм...+20 дБм |
| Максимальный диапазон пик-средн. | 10 МГц...6 ГГц: 80 дБ 6 ГГц...8 ГГц: 70 дБ |
| Полоса видео | 10 МГц, типичное |
| Погрешность временной базы | ±50 ppm, типичное |
| Частота дискретизации | 500 Квыб/сек |
| Минимальная длительность импульса (средняя мощность) | 500 нс, типичное |
| Минимальная длительность импульса (пиковая мощность) | 200 нс, типичное |
| Общая погрешность (неопределенность) | 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] |
| Неопределенность: калибровочный коэффициент (CF) |
10 МГц...100 МГц: 7,0% 100 МГц...500 МГц: 4,0% 500 МГц...8 ГГц: 1,7% |
| Неопределенность: нелинейность (L) |
10 МГц...100 МГц: +15 дБм...+20 дБм: 7,0% +10 дБм...+15 дБм: 5,0% -60 дБм...+10 дБм: 4,0% 100 МГц...2 ГГц: +15 дБм...+20 дБм: 7,0% +10 дБм...+15 дБм: 5,0% -60 дБм...+10 дБм: 3,0% 2 ГГц...8 ГГц: +15 дБм...+20 дБм: 5,0% +10 дБм...+15 дБм: 3,0% -60 дБм...+10 дБм: 2,0% |
| Неопределенность: шум (N) |
интеграция 1 секунда +10 дБм...+20 дБм: 0,22% (10 МГц...100 МГц) 0,15% (100 МГц...8 ГГц) -30 дБм...+10 дБм: 0,22% (10 МГц...100 МГц) 0,04% (100 МГц...8 ГГц) -50 дБм...-30 дБм: 0,22% (10 МГц...100 МГц) 0,04% (100 МГц...6 ГГц) 0,15% (6 ГГц...8 ГГц) -60 дБм...-50 дБм: 0,44% (10 МГц...100 МГц) 0,15% (100 МГц...6 ГГц) |
| Смещение нуля (Z) | [(0,35 нВт на 25 °C) + |ΔT| × (0,025 нВт / °C)] + 0,005 нВт /месяц |
| Учет КСВН (Mm) Mm=100×[(1 ± Γsource×Γsensor)2 –1] |
1,15:1 КСВН (23 дБ обр. потери) |
| Неопределенность: температура (T) |
40 °C < T ≤ 50 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 30 °C < T ≤ 40 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 20 °C < T ≤ 30 °C: 0,00% 10 °C < T ≤ 20 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 0 °C < T ≤ 10 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) |
| Скорость измерения | 2000 изм./сек |
| Интерфейс | USB 2.0 |
| Габаритные размеры | Ø48 мм х 74 мм |
| Вес | 149 г |
|
Каждый датчик/измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Датчик/измеритель подключается к ПК по интерфейсу USB 2.0 и могут быть использованы под LabVIEW (до 12 датчиков).
Для синхронизации с другими измерительными приборами все модели имеют триггерные входы и выходы TTL уровня. |
Дополнительные иллюстрации
 |
 |

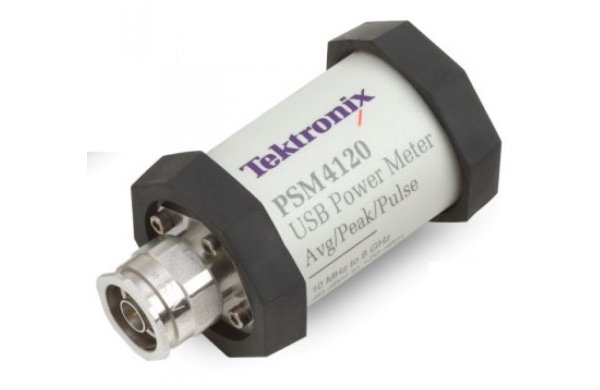

| Измеритель мощности ВЧ PSM4120 - вид спереди | Измеритель мощности ВЧ PSM4120 - вид сзади |
