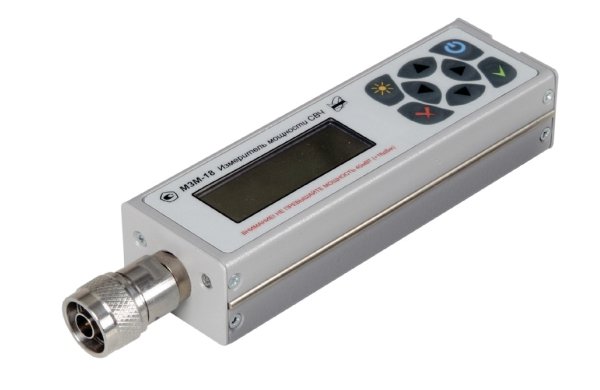

Измеритель мощности СВЧ М3М
Измеритель мощности СВЧ М3М
Назначение прибора:
Исследование, настройка, испытание СВЧ устройств в коаксиальном тракте, применяемых в радиоэлектронике, связи, приборостроении и измерительной технике. Измеритель предназначен для работы в лабораторных и полевых условиях.
Основные параметры и возможности:
Рабочий диапазон частот:
• М3М 0,01 ... 18 ГГц;
• Динамический диапазон: –60 ... +20 дБм;
• Погрешность измерения 20 %;
• Интерфейс с ПК: USB 2.0.
Конструктивные особенности:
• портативное исполнение;
• автономное питание;
• наличие встроенной клавиатуры и дисплея;
• возможность подключения к ПК.
Функциональные возможности:
• Режимы абсолютного и относительного измерения мощности.
• Отображение результата измерения в линейных и логарифмических единицах.
• Расширение динамического диапазона за счёт подключения внешних устройств (аттенюатор, усилитель). В приборе серии М3М предусмотрена автоматическая коррекция результат измерения с учётом коэффициента передачи внешнего устройства.
• Функция звукового оповещения позволяет при проведении измерений регистрировать выход уровня измеряемой мощности из интервала заданного пользователем.
• Для сохранения результатов измерений в приборе предусмотрено 10 ячеек памяти. Запомненные значения могут быть использованы в качестве опорного уровня в режиме измерений относительной мощности СВЧ сигнала.
• Для сохранения настроек параметров измерителя мощности и быстрого переключения между ними в приборе предусмотрено 10 профилей измерений.
