Измеритель мощности МК3-70
Предназначены для измерения среднего значения мощности непрерывных и импульсно-ыодулярованных СВЧ-колебаний, среднего значения мощности в импульсе, частоты повторения, длительности и энергии импульсов в волноводном тракте
Применяются для настройки; испытаний и лабораторных исследований - СВЧ-источннков высокого уровня мощности, а также для поверки и аттестации СВЧ-ваттметров проходящей мощности.

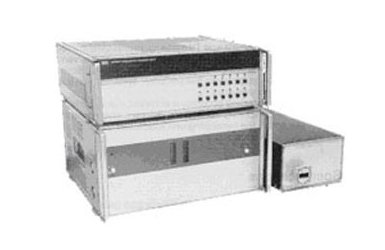

Конструктивно состоят трех функционально законченных блоков: гидравлического, измерительного и высокочастотного.
Ваттметры имеют два независимых канала: калориметрический и канал импульсных измерений. В калориметрическом канале реализована прямоотсчетная схема измерения среднего значения мощности СВЧ-сигналов.
В качестве первичного преобразователя в канале импульсных измерений применена индикаторная головка с СВЧ-диодом, совмещенная с нагрузкой.
Предусмотрены режимы автоматической установки нуля, калибровки, автоматического выбора пределов измерения, диагностирования на уровне функциональных узлов.
| Сравнительные технические характеристики | ||
| Пареметры | МКЗ-70 | МКЗ-71 |
| Диапазон частот, ГГц | 2,59- 5,44 | 5,64-37,5 |
| Пределы измерения мощности, Вт | 10 - 6000 | 10 - 1000 |
| Допустимая импульсная мощность, кВт | 1000 | 120 (100 мкс) 1 (1000 мкс) |
| Пределы допустимой основной погрешности измерения среднего значения мощности (без учета погрешности рассогласования) | ±[5+0,1(Pk/Px-1)] (10 - 100 Вт) ±[4+0,1(Pk/Px-1)] (100 - 6000 Вт) |
±[5+0,1(Pk/Px-1)] (10 - 100 Вт) ±[4+0,1(Pk/Px-1)] (100 - 1000 Вт) |
| СВЧ-тракт, мм | 72X34 | 35X15 |
• КСВН 1.2
• Диапазон измерения:
- энергии импульса 100- 10000 мДж
- частоты повторения импульсов 50-5000 Гц
- длительности импульсов 4-200 мкс
