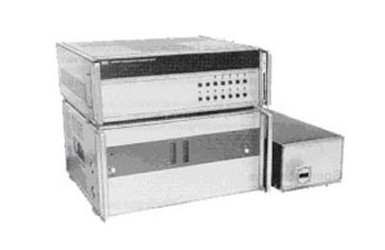

Измеритель мощности МК3-68
МК3-68 предназначены для измерения средних значений мощности непрерывных и ИМ-снгналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторення и длительности импульсов, энергии и средней мощности в импульсе).
Применяются для настройки,испытаний и лабораторных исследований источников СВЧ большого уровня, а также ДЛЯ поверки и аттестации ваттметром СВЧ проходящей мощности.
Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.
В ваттметрах обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных УЗЛОВ И выдача результатов измерений через КОП.
Основные данные МК3-68
• Диапазоны частот: 0,001 - 1,6 ГГц (МКЗ-68); 0,001 - 3,0 ГГц (MK3-69)
• Пределы измерения мощности:
- импульсных колебаний 1-140 кВт
- непрерывных колебаний 10-6000 Вт
• Пределы допускаемой основной погрешности измерения:
- непрерывных колебаний: ±5% (10 - 100 Вт); ±4% (10 - 6000Вт)
- импульсных колебаний ± (5,3 - 21) %
• КСВН: 1.2 (до 1 ГГц), 1.3 (до 3 ГГц)
• Присоединительные размеры СВЧ-тракта, мм: 40/11,5 (МКЗ-68); 30/13 (МКЗ-69)
• Диапазон измерения длительности импульсов 4 - 200 мкс
• Погрешность измерения длительности импульсов не более (0.3 - 15) %
• Диапазон измерения энергии импульсов 100 - 6000 мДж
• Погрешность измерения энергии импульса 5 - 6%
• Время установления показаний, с:
- 60 (по калориметрическому каналу)
- 2 (по импульсному каналу)
