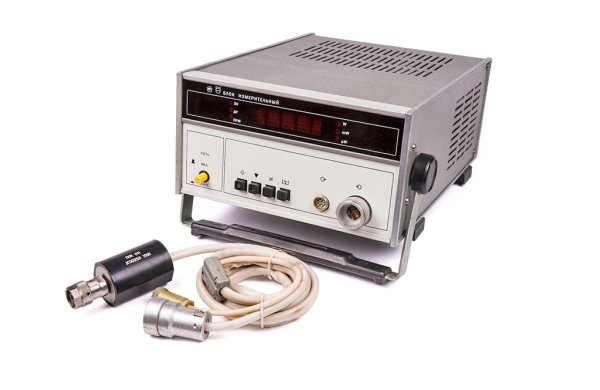

Измеритель мощности М3-96
Ваттметр М3-96 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных и волноводных трактах.
Прибор М3-96 применяется при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения. Может использоваться автономно или в составе АИС.
Прибор М3-96 обеспечивает автоматизацию процессаизмерения мощности и выдачу результатов в КОП. Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью контроллера на базе микропроцессора.
В ваттметре М3-96 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.
По сравнению с заменяемыми приборами ваттметр М3-96 имеет более широкий динамический диапазон измеряемой мощности, повышенную чувствительность, значительно превосходит их по показателямнадёжности, уровню внутриприборной автоматизации измерения, величине допускаемой основной погрешности, возможностям работы в АИС с передачей информации и управлением через КОП.
Основные данные М3-96
• Диапазон частот 0 - 12,05 ГГц
• Диапазон измерения мощности 10-1-102 Вт
• Пределы допускаемой основной погрешности ±6%
• КСВН 1,25
• СВЧ-тракт 7/3мм
