Измеритель мощности М3-58/1
При помощи этих приборов можно с высокой точностью измерять мощность синусоидальных сигналов и среднее значение мощности имнульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

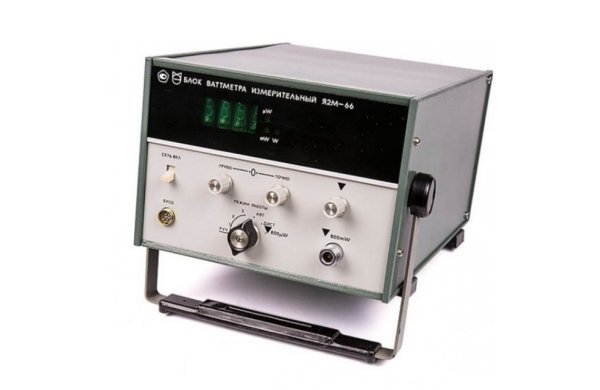

Каждый ваттметр состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.
Принцип действия ваттметров основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.
Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.
Могут использоваться в составе автоматизированных измерительных систем.
Основные данные
• Диапазон частот 0,02-17,85 ГГц
• Диапазон измерения мощности 1 мкВт - 10 мВт (0,3-3- 10 мВт)
• Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3 мм (50 Ом)
• Допустимая импульсная мощность при длительности импульсов не более 10 мкс - 1 Вт
• КСВН 1,3 (0,02-12 ГГц); 1,4 (12-17,85 ГГц)
• Время установления показаний для всех режимов работы 10 с
• Диапазон частот, ГГц: 17,44 - 25,86 (МЗ-52); 25,86-37,5 (М3-53)
• Диапазон измерения мощности 1 мкВт-10 мВт (0,3-3-10 мВт)
• Присоединительные размеры ВЧ входа: волновод 11X5,5 мм (МЗ-52); волновод 7,2X3,4 мм (МЗ-53)
• Допустимая импульсная мощность 1 Вт (ти не более 10 мкс)
• КСВН не более 1,4
• Время установления показаний для всех режимов работы 10 с
• Диапазон частот 0-17,85 ГГц
• Диапазон измерения мощности 10-4-1 Вт (0,03-0,3-1 Вт)
• Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3 мм (50 Ом)
Допустимая импульсная мощность 1,5 кВт (ти не более 10 мкс)
КСВН 1,15 (0-3 ГГц); 1,3 (3-12 ГГц); 1,4 (12-17,85 ГГц)
Время установления показании для всех режимов работы 20 с
• Диапазон частот 0-17,85 ГГц
• Диапазон измерения мощности 0,01-20 Вт (0,3-3-20 Вт)
• Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3 мм (50 Ом)
• Допустимая импульсная мощность 1,5 кВт (ти не более 10 мкс)
• КСВН 1,15 (0-3 ГГц); 1,3 (3-12 ГГц); 1,4 (12-17,85 ГГц)
• Время установления показаний для всех режимов работы 10 с • Диапазон частот 0-3 ГГц
• Диапазон измерения мощности 10-4-1 Вт
• Основная погрешность без учета рассогласования не более ±[6+0,1(Рк/Рх-1)]%
• Волновое сопротивление 75 Ом
• Сечение канала Ф 16X4,6 мм
• КСВН 1,2
Общие параметры
Основная погрешность измерения (δ) ваттметров (без учета погрешности рассогласования и погрешности дополнительных переходов) не превышает значении, рассчитанных по формулам:
δ = ±[4+0,1(Рк/Рх-1)] % (0 -12 ГГц);
δ = ±[6+0,1(Рк/Рх-1)] % (12 -37,5 ГГц)
