Измеритель мощности М3-51
Ваттметр М3-51 предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных трактах.

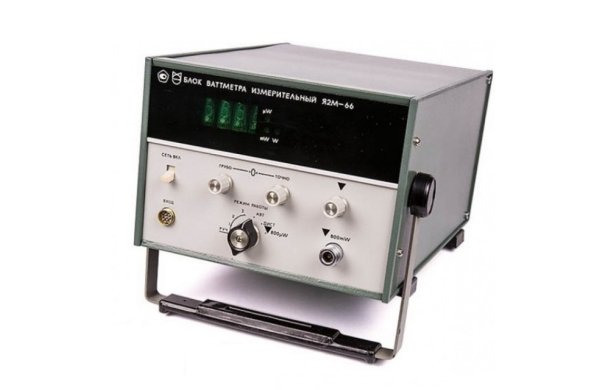

М3-51 состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ-мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля.
Прибор М3-51 имеет выход на самописец и ЦПМ. Ценностью ваттметра М3-51 является то, что при работе в течении длительного времени нет необходимости в перекалибровке.
Управление работой ваттметров может осуществлять полуавтоматически и дистанционно. Может использоваться в составе АИС
Технические характеристики М3-51
• Диапазон частот 0,02-17,85 ГГц
• Пределы измерения мощности 1 мкВт-10 мВт
• Присоединительные размеры ВЧ-входа (входное сопротивление - коаксиал) 7/3 мм (50 Ом)
• Допустимая импульсная мощность 1 Вт ( tи не более 10 мкс)
• КСВН 1,3 (0,02-12 ГГц) ; 1,4 (12-17,85 ГГц)
• Время установления показаний не более 10 с
• Масса 0,15 кг
• Габариты 55,4х34х34 мм
