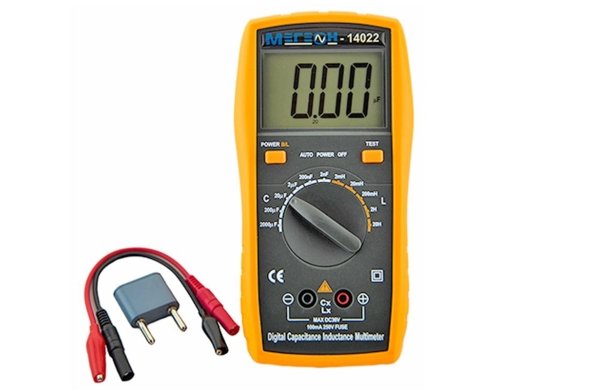

Измеритель иммитанса Мегеон 14022 - это новейшая разработка, недавно представленная торговой маркой Мегеон на российском рынке измерительного оборудования. В данном измерителе RLC использована инновационная интегральная схема, которая обеспечивает высокую точность и минимальные показатели погрешности.
Входной канал прибора оснащен защитой от перегрузки, что обеспечивает безопасное использование прибора и его долговечность. На дисплее измерителя иммитанса Мегеон 14022 отображается вся необходимая информация - полученные данные, активированные функции, уровень заряда аккумулятора.
Функциональные особенности Мегеон 14022:
- Входной канал с защитой от перегрузки
- ЖК-дисплей с интегрированной яркой подсветкой
- Работа в условиях повышенного воздействия магнитных полей
- Отображение уровня заряда аккумулятора на дисплее
- Компактные габариты и малый вес обеспечивают легкость эксплуатации
Технические характеристики МЕГЕОН 14022
Точность определяется, как ± ( % от измеренного значения + число значений единицы младшего разряда: D) при температуре 23°C± 5°С и относительной влажности не более 75%.
| L (индуктивность) | ||||
| Диапазон | Точность | Разрешение | Частота тестового сигнала | Ток, протекающий через индуктивность при измерении |
| 2 мГн | ± (2%+5зн) | 1 мкГн | 1 кГц | 150 мкА |
| 20 мГн | 10 мкГн | 1 кГц | 150 мкА | |
| 200 мГн | 100 мкГн | 1 кГц | 150 мкА | |
| 2 Гн | ± (5%+5зн) | 1 мГн | 1 кГц | 150 мкА |
| 20 Гн | ± (5%+15зн) | 10 мГн | 100 Гц | 15 мкА |
мкГн = микро Генри (10 -6 Гн) мГн = мили Генри (10 -3 Гн).
| C (емкость) | ||||
| Диапазон | Точность | Разрешение | Частота тестового сигнала | Напряжение на выводах конденсатора при измерении |
| 2 нФ | ± (1%+5зн) | 1 пФ | 1 кГц | 150 мВ |
| 20 нФ | 10 пФ | 1 кГц | 150 мВ | |
| 200 нФ | 100 пФ | 1 кГц | 150 мВ | |
| 2 мкФ | ± (2%+5зн) | 1 нФ | 1 кГц | 150 мВ |
| 20 мкФ | 10 нФ | 100 Гц | 150 мВ | |
| 200 мкФ | 100 нФ | 100 Гц | 15 мВ | |
| 2000 мкФ | только качественно | 1 мкФ | 100 Гц | 1.5 мВ |
пФ = пико Фарада (10 -12 Ф), нФ = нано Фарада (10 -9 Ф), мкФ = микро Фарада (10 -6 Ф)
| Температурный коэффициент: | Емкость: | < 0.5 мкФ – 0.1%/°C > 0.5 мкФ – 0.2%/°C |
| Индуктивность: | < 0.5 Гн – 0.2%/°C > 0.5 Гн – 0.5%/°C |
|
| Погрешность нуля: | Емкость: | < 5пФ. |
| Индуктивность: | < 10мкГн | |
| Защита от перегрузки: | Плавкий предохранитель | |
