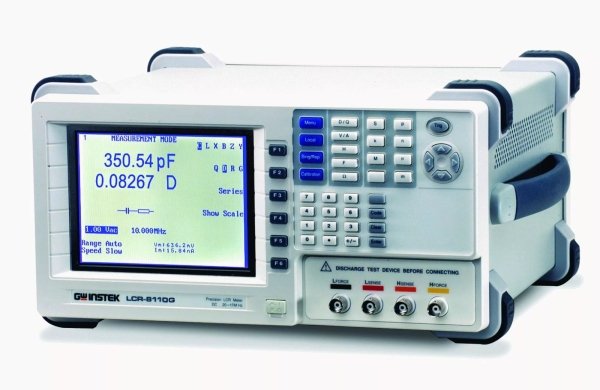

Особенности
| • | Измерение комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B) ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига |
| • | Диапазон частот: 20 Гц…1 МГц (LCR-78101G) 20 Гц…5 МГц (LCR- 78105G); 20 Гц…10 МГц (LCR-78110G) |
| • | Базовая погрешность 0,1 % |
| • | Отображение графика зависимости измеряемых параметров от частоты/напряжения (режим анализа), автоустановка вертик. шкалы, маркерные измерения (Peak/ Dip) |
| • | Параллельная/последовательная схема измерений |
| • | Режим полярных координат: Z+фаз.сдвиг (Θ)/ Y+фаз.сдвиг (Θ) |
| • | Широкие функциональные возможности по сбору, анализу, отображению и хранению информации |
| • | Допусковый тест элементов (Pass/Fail) в режимах: «абсолют. знач./Δ- измерение/%» |
| • | Программирование табличных измерений (мультишаговый тест) |
| • | Плавная установка частоты тест-сигнала (ГРУБО/ТОЧНО) |
| • | Большой графический ЖК-дисплей, разрешение 6 разрядов |
| • | Одноуровневый интуитивный пользовательский интерфейс |
| • | Интерфейс КОП/RS-232 |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ |
Сопротивление (R,Z,X) | До 100 МОм с разрешением 0,1 мОм |
| Сопротивление на постоянном токе (Rdc) |
До 100 МОм с разрешением 0,01 мОм | |
| Проводимость (G,Y,B) | До 1000 См с разрешением 10 нСм | |
| Ёмкость (C) | До 1 Ф с разрешением до 0,01 пФ | |
| Индуктивность (L) | До 100 кГн с разрешением до 0,1 нГн | |
| Добротность (Q) | 0,1 – 10000 | |
| Тангенс угла потерь (D) | 0,00001 – 1000 | |
| Фазовый сдвиг (Θ) | -180…180о | |
| Базовая погрешность | ± 0,1 % (R, Z, X, G, Y, B, L, C) | |
| ТЕСТ СИГНАЛ |
Частота тест-сигнала | 20 Гц…1 МГц – LCR-78101G 20 Гц…5 МГц − LCR-78105G 20 Гц…10 МГц − LCR-78110G |
| Разрядность уст. частоты | 5 разрядов | |
| Погрешность установки | ±0,005 % | |
| Уровень тест-сигнала | ≤3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10мВ) 100 мкА…20 мА (в зав. от частоты; режим стабилизации по току) |
|
| Погрешность уровня | ±2% | |
| Внутр.импеданс источника | 100 Ом | |
| Запуск измерений | Автоматический, ручной | |
| ПАМЯТЬ |
Функции | Запись/ считывание установленных параметров, измерения в мультишаговом режиме (таблица) |
| Объём памяти | 64 программы тестирования | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Режим графической развертки |
Построение графика зависимости измеряемого параметра от переменной (режим ГКЧ) |
| Закон качания | Линейный, логарифмический | |
| Тип качания | Однократный, периодический, прямой и обратный ход (Up/Down) | |
| Изменяемая переменная | Частота, уровень тест-сигнала (напряжение) | |
| Режим «Таблица» | Табличные значения измерений (8 парам. х 30 шагов), редакт. программ (копирование шагов, задержка 0…1000 мс, запись/ вызов) |
|
| ДИСПЛЕЙ |
Разрешение | 320х240 (ЖКИ, графическая матрица) |
| Режим индикации | Абсолют. значение, Δ-измерение, Δ-измерение в %, усред. (1…256) | |
| Формат индикации | Основной и вспомогательный параметр | |
| Скорость измерения | 150 мс/ 450 мс/ 600 мс (быстр./ средне/ медлен.) | |
| ОБЩИЕ ДАННЫЕ |
Условия эксплуатации | 0°С…40°С и относительная влажность до 85 % |
| Напряжение питания | 115 / 230 В (±10 %), 50 / 60 Гц | |
| Габаритные размеры | 330 х 170 х 340 мм | |
| Масса | 5 кг | |
| Комплект поставки | Шнур питания, руководство по эксплуатации, измерительный провод LCR-12 (1, «4пр.х 2 крокодила») |
