НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-22М

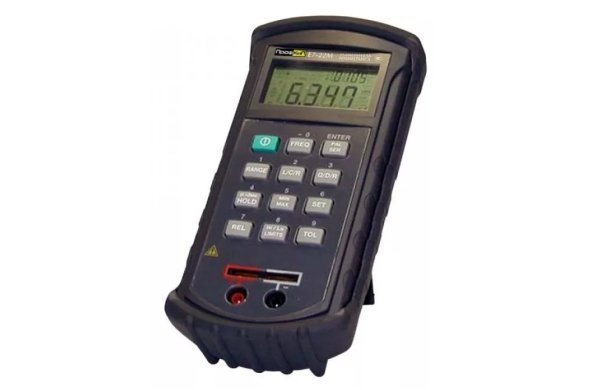

Портативный измеритель RLC ПРОФКИП Е7-22М предназначен для измерения емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквивалентного последовательного /параллельного сопротивления. Компактное исполнение, высокая функциональность, возможность работы в полевых условиях и перечень измеряемых параметров прибора ПРОФКИП Е7-22М полностью удовлетворяют потребности современных инженеров. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-22М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
Измерение | емкость, индуктивность, тангенс угла потерь, добротность, сопротивление переменному току, эквивалентное последовательное /параллельное сопротивление |
АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac) | |
Диапазон измерения | 20 Ом, 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм, 10 МОм |
Разрешение | 1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм |
Точность | ±(0.5% … 0.8% + 3 е.м.р.) 200 Ом … 2000 кОм ±(1.2% … 2% + 8 е.м.р.) 20 Ом, 10 МОм |
ЕМКОСТЬ | |
Диапазон измерения | 2000 пФ, 20 нФ, 200 нФ, 2000 нФ, 20 мкФ, 200 мкФ, 2000 мкФ, 20 мФ |
Разрешение | 0.1 пФ, 1 пФ, 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 1 мкФ |
Точность | ±(0.7% + 3 е.м.р.) 20 нФ … 200 мкФ, (D < 0.5) ±(1% … 2% + 5 е.м.р.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0.1) |
ИНДУКТИВНОСТЬ | |
Диапазон измерения | 2000 мкГн, 20 мГн, 200 мГн, 2000 мГн, 20 Гн, 200 Гн, 2000 Гн, 10000 Гн |
Разрешение | 0.1 мкГн, 1 мкГн, 10 мкГн, 100 мкГн, 1 мГн, 10 мГн, 100 мГн, 1 Гн |
Точность | ±(0.7% + 5 е.м.р.) 200 мГн … 200 Гн ±(1% … 2% + 5 е.м.р.) 2000 мкГн, 20 мГн, 2000 Гн на пределе 10000 Гн не нормируется |
ДОБРОТНОСТЬ (Q), ПОТЕРИ (D) | |
Диапазон измерения | 0.9999, 9.999, 99.99, 999.9 |
Разрешение | 0.0001, 0.001, 0.01, 0.1 |
Точность | соответствует точности измерения емкости и индуктивности |
ИЗМЕРЕНИЕ RLC | |
Выбор предела измерений | основная шкала: автоматический, ручной дополнительная шкала: автоматический |
Скорость измерения | 1 изм /с |
Индикация | Ls /Q, D, Rs, Lp /(Q, D, Rp) Cs /(Q, D, Rs) Cp /(Q, D, Rp) Rac (s – последовательная, p – параллельная, ас – переменный ток) |
Схема измерения | параллельная /последовательная (ручной выбор) |
ТЕСТ-СИГНАЛ | |
Частота | 120 Гц, 1 кГц (ручной выбор) |
Уровень | 0.5 В |
ФУНКЦИИ | |
Интерфейс | последовательный порт по стандарту RC-232C с оптической развязкой |
Индицируемые параметры | основной экран: Rac, L, C дополнительный экран: Q, D, Rs, Rp индикаторы параметров режима измерения |
Формат индикации | 4½ разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала |
Индикация перегрузки | «OL» |
ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-22М
• Питание: 9 В батарея, адаптер 12 В … 15 В /50 мА
• Габаритные размеры: 91х192х52 мм
• Вес: 0.365 кг
КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-22М
• Измеритель иммитанса ПРОФКИП Е7-22М
• Кабель измерительный, 2 шт.
• Кабель RS-232
• CD-ROM с ПО
• Руководство по эксплуатации
