Под заказ

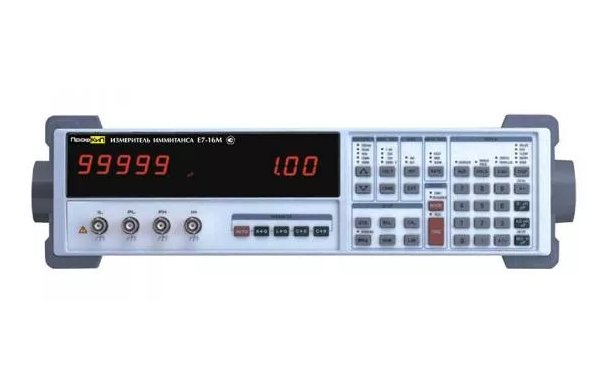

Измеритель иммитанса (RLC) ПРОФКИП Е7-16М

Артикул: 1-18939

  • Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
  • Точность: 0.05%
  • Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
  • Уровень тест-сигнала: 0.10 В скз, 0.25 В скз, 1.0 В скз ±2%
  • Последовательная /параллельная схема измерения
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, ?-измерения
  • Интерфейс: RS-232, GPIB, HANDLER
  • Питание: 220 В, 50 Гц
  • Габаритные размеры, вес: 109х363х386 мм, 5.8 кг

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-16М

Измеритель иммитанса ПРОФКИП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-16М

• Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
• Точность: 0.05%
• Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
• 5 тестовых частот
• Сохранение в памяти до 9 режимов измерения
• Эквивалентная схема: последовательная или параллельная
• Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
• Усреднение: 2 изм … 10 изм
• Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
• Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
• Напряжение смещения до 40.0 В
• Сохранение в памяти до 9 режимов измерения.
• Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
• Четырехпроводное подключение: 4 BNC разъема

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Режимы измерения AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность 0.05%
Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала 0.10 В скз, 0.25 В скз, 1.0 В скз ±2%
плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения R+Q (R): 0.0001 Ом … 2000 МОм
R+Q (Q): 0.00001 … 50
L+Q (L): 0.0001 мкГн … 99999 Гн
L+Q (Q): 0.0001 … 50
C+D (C): 0.0001 пФ … 99999 мкФ
C+D (D): 0.00001 … 10
C+R (C): 0.0001 пФ … 99999 мкФ
C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц) низкая: 2 изм/с
средняя: 10 изм/с
высокая: 20 изм/с
Усреднение 2 изм … 10 изм
Эквивалентная схема измерений последовательная /параллельная
Отображаемые параметры измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения внутреннее: 2.0 В ±2%
внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения автоматическое /ручное
Запуск измерений непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)



ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-16М

• Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
• Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
• Балансировка прибора:
• по короткому замыканию: R < 20 Ом, Z < 50 Ом
• по разрыву цепи: Z > 10 кОм
• Разбраковка: до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
• Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
• Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
• Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232,GPIB, HANDLER)
• Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
• Питание: 220 В, 50 Гц
• Потребляемая мощность: не более 20 Вт
• Габаритные размеры: 109х363х386 мм
• Вес: 5.8 кг

КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-16М

• Измеритель иммитанса ПРОФКИП Е7-16М
• Адаптер ПРОФКИП Е7-16М-АЕ
• Кабель питания
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-16М

• Зажим-адаптер ПРОФКИП Е7-16М-КС
• Пинцет-адаптер ПРОФКИП Е7-16М-ТЕ
