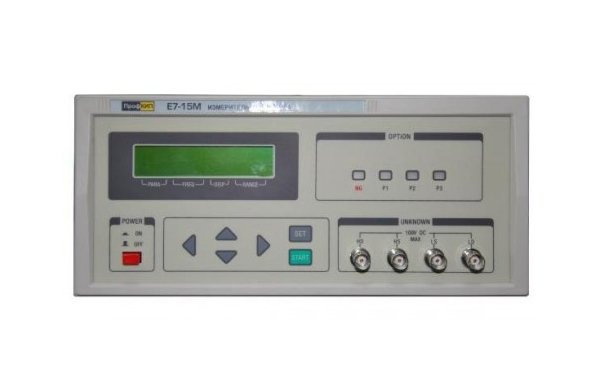

Измеритель иммитанса (RLC) ПРОФКИП Е7-15М

Артикул: 1-18938

  • Измеряемые параметры: L /Q, C /D, R /Q
  • Точность: 0.3%
  • Частота тест-сигнала: 10 Гц … 1 кГц
  • Уровень тест-сигнала: 0.3 В скз
  • Последовательная /параллельная схема измерения
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, ?-измерения
  • Интерфейс: RS-232, HANDLER
  • Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габаритные размеры, вес: 274х110х260 мм, 2.5 кг

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-15М

Измеритель иммитанса ПРОФКИП Е7-15М предназначен для измерения иммитансных параметров электрорадиоэлементов в лабораторных, цеховых условиях, ремонтных мастерских. Области применения измерителя иммитанса ПРОФКИП Е7-15М: входной и производственный контроль параметров конденсаторов, резисторов, катушек индуктивности, трансформаторов, реле и т.д., исследование иммитансов различных конструктивных элементов - трансформаторов, экранов, переключателей, измерение с помощью датчиков разных физических величин - влажности, давления, концентрации растворов, линейных размеров и т.д.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-15М

• Измеряемые параметры: L /Q, C /D, R /Q
• Дисплей основного и вспомогательного параметров, 5 разрядов
• Базовая погрешность: 0.3%
• Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц
• Программная компенсация начальной емкости и сопротивления (кх /хх)
• Режим относительных измерений
• Эквивалентные схемы: параллельная /последовательная
• Сортировка компонентов (компаратор на 4 ячейки)

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Сопротивление (Z, R) до 1 ГОм с максимальным разрешением 0.1 мОм
Емкость (C) до 10 мФ с максимальным разрешением 0.1 пФ
Индуктивность (L) до 10 кГн с максимальным разрешением 0.1 мкГн
Добротность (Q) 0.0001 … 9999
Тангенс угла потерь (D) 0.0001 … 9999
Базовая погрешность ±0.3%
Скорость измерения 3 изм/с
ТЕСТ-СИГНАЛ
Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц
Уровень тест-сигнала 0.3 В скз
ФУНКЦИИ
Режим индикации измерений Абсолютное значение, дельта измерение, дельта измерение в %
Режим сортировки компонентов 4 ячейки
Дисплей ЖКИ, 5 разрядов на основной шкале, 4 разряда на дополнительной шкале



ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-15М

• Условия эксплуатации: 10°С … 50°С, относительная влажность до 85%
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 274х110х260 мм
• Вес: 2.5 кг

КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-15М

• Измеритель иммитанса ПРОФКИП Е7-15М
• Тестовый кабель
• Кабель питания
• Руководство по эксплуатации
