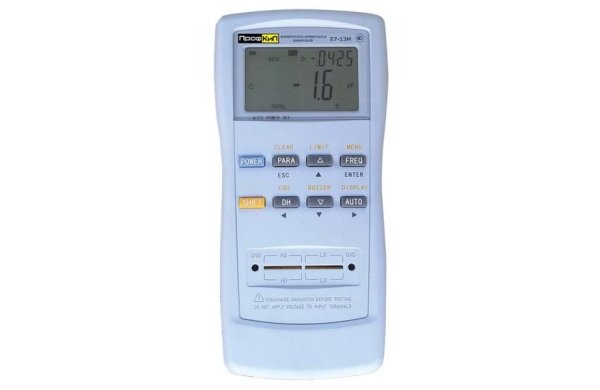

Измеритель иммитанса (RLC) ПРОФКИП Е7-13М

Артикул: 1-18936

  • Портативный измеритель: Z,R,C,L,Q,D
  • Дисплей для основного (5 разрядов) и вспомогательного параметров (4 разряда)
  • Базовая погрешность 0.3%
  • Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц
  • Программная компенсация начальной емкости и сопротивления (кз/хх)
  • Автоматический и ручной выбор пределов измерения
  • Режим относительных измерений (Δ-измерение, Δ-измерение в %)
  • Эквивалентные схемы измерений: параллельная /последовательная
  • Питание: аккумулятор 9 В (перезаряжаемый), сетевой адаптер 12 В
  • Габаритные размеры, вес: 95х200х40 мм, 0.4 кг

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-13М

Портативный измеритель RLC ПРОФКИП Е7-13М предназначен для измерения емкости, индуктивности, сопротивления переменному току, а также параметров комплексных сопротивлений емкостного и индуктивного характера в широкой области измерения фазового угла. Компактное исполнение, высокая функциональность, возможность работы в полевых условиях и перечень измеряемых параметров прибора ПРОФКИП Е7-13М полностью удовлетворяют потребности современных инженеров.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-13М

• Портативный измеритель сопротивления, модуля комплексного сопротивления, емкости, индуктивности, тангенса угла потерь, добротности
• Дисплей для основного (5 разрядов) и вспомогательного параметров (4 разряда)
• Базовая погрешность 0.3%
• Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц
• Программная компенсация начальной емкости и сопротивления (кз/хх)
• Автоматический и ручной выбор пределов измерения
• Режим относительных измерений (Δ-измерение, Δ-измерение в %)
• Эквивалентные схемы измерений: параллельная /последовательная
• Режим сортировки компонентов (4 ячейки)
• Автовыключение питания



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Сопротивление (Z, R) до 10 МОм с максимальным разрешением 0.1 мОм
Емкость (C) до 10 мФ с максимальным разрешением 0.01 пФ
Индуктивность (L) до 10 кГн с максимальным разрешением 0.01 мкГн
Добротность (Q) 0.0001 … 9999
Тангенс угла потерь (D) 0.0001 … 9999
Базовая погрешность ±0.3% в основном диапазоне
Скорость измерения 3 изм/с
Запуск измерений автоматический /ручной
Схема измерения параллельная /последовательная (ручной выбор)
ТЕСТ-СИГНАЛ
Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц
Уровень тест-сигнала 0.3 В скз
ФУНКЦИИ
Режим индикации измерений абсолютное значение, Δ-измерение, Δ-измерение в %
Режим сортировки компонентов 4 ячейки (компаратор), звуковой сигнализатор
ДИСПЛЕЙ
Формат индикации 5 разрядов (основная шкала)
4 разряда (дополнительная шкала)



ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-13М

• Условия эксплуатации: 10°С … 50°С, относительная влажность до 85%
• Питание: аккумулятор 9 В (перезаряжаемый), сетевой адаптер 12 В
• Габаритные размеры: 95х200х40 мм
• Вес: 0.4 кг

КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-13М

• Измеритель иммитанса ПРОФКИП Е7-13М
• 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
• Сетевой адаптер питания
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ИЗМЕРИТЕЛЯ ИММИТАНСА ПРОФКИП Е7-13М

• Щуп для SMD-компонентов
