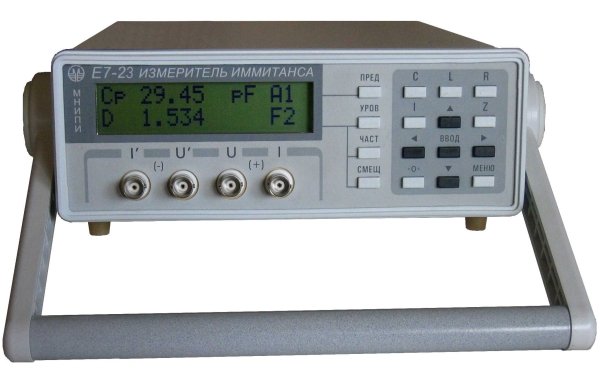

Измеритель иммитанса Е7-23

Артикул: 1-17364

Измеритель иммитанса Е7-23 - прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.

Измеритель иммитанса Е7-23

Измеритель иммитанса Е7-23 - прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.
• ±0,15%; 100 Гц, 1 кГц, 10 кГц
• 4-х разрядная индикация измеряемых величин
• Автоматический и ручной выбор пределов измерения
• Два уровня измерительного сигнала
• Функция допускового контроля
• Режим усреднения
• Интерфейс RS-232С
• Жесткие условия эксплуатации (5 группа по ГОСТ 22261-94)


Технические характеристики
Диапазоны измеряемых величин
 Емкость, Ф  10-14 - 10-1
 Индуктивность, Гн  10-8 - 104
 Активное cопротивление, Ом  10-4 - 108
 Реактивное cопротивление, Ом  10-4 - 108
 Модуль комплексного сопротивления ,Ом  10-4 - 108
 Проводимость, См  10-9 - 10
 Добротность, фактор потерь  10-3 - 103
 Угол фазового сдвига комплексного сопротивления  -180° - +179,9°
 Ток утечки, А  10-7 - 10-3
 Базовая погрешность  ± 0,15 %
 Рабочие частоты  0,1; 1; 10 кГц
 Погрешность установки частоты  ±0,02 %
 Время одного измерения  60, 600 мс, 6 с
 Уровни измерительного сигнала  (0,04±0,02) B и (1±0,2) В
 Напряжение смещения на измеряемом объекте  0 - 63 В
 Выходное сопротивление источника измерительного сигнала  100 ± 20 Ом
Общие характеристики
 Интерфейс  RS-232C
 Питание  (220±22) В, 50 Гц
 Потребляемая мощность  20 В · А
 Габаритные размеры (HxWxD)  90х265х317 мм
 Масса  3,5 кг
 Условия эксплуатации: Рабочая температура и Влажность  -20°С - 50°С, 5 ГОСТ 22261-94, 80% при 25 °С
