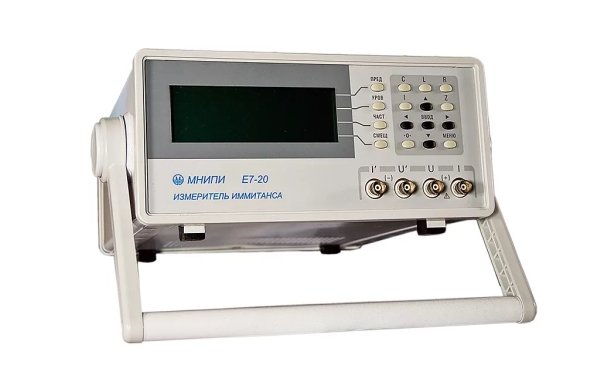

Измеритель иммитанса Е7-20
Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Основные данные Е7-20
• Диапазон измерения:
• Емкость, Ф 10-16 - 1
• Индуктивность, Гн 10-12 - 104
• Активное cопротивление, Ом 10-5 - 109
• Проводимость, См 10-11 - 10
модуль комплексного сопротивления ,Ом 10-11 - 10
реактивное сопротивление ,Ом 10-5 - 109
угол фазового сдвига -180,0° - +179,9°
добротность, фактор потерь 10-4 - 104
ток утечки, мА 10-6 -10
• Базовая погрешность :
L, C, R ± 0,1 %
D, Q ± 0,001%
• Рабочие частоты 25 Гц - 1 МГц (свыше 1975 фиксированных частот)
• Время одного измерения
• Быстро-40 мс,
• Норма-400 мс
• Период повторения измерений 0,04 - 0,4 с
• Уровни измерительного сигнала 0,04 - 1 В
• Напряжение смещения внутреннее (0-40) В, внешнее (0-120) В
• Усреднение За 10 и за 100 единичных измерений
• Индикатор многофункциональный, 5разрядов
• Математическая обработка результатов измерений
