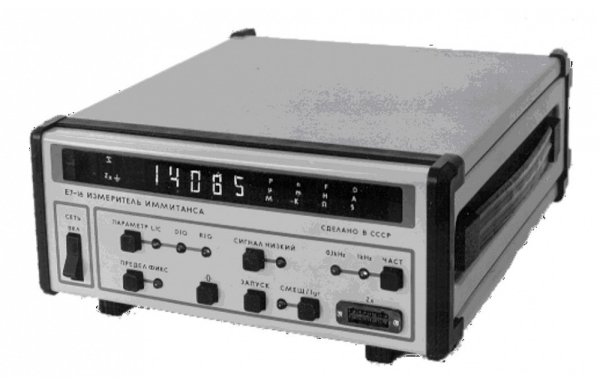

Измеритель иммитанса Е7-16
В лабораториях, на входном и выходном контроле ЭРЭ, в ремонтных мастерских.
Совместим с интерфейсом RS 232C.
Прибор имеет сертификат утверждения типа (№ 2465) и допущен к применению в сферах действия государственного метрологического контроля и надзора.
Объекты измеренеия Е7-16
конденсаторы, катушки индуктивности, резисторы, реле, переключатели, диоды, кабели и т.д.
входные сопротивления и емкости осциллографов, вольтметров и других приборов.
При наличии соответствующих датчиков прибор может измерять различные физические величины и использоваться для контроля и управления технологическими процессами.
Е7-16 совместно с устройством подключения
ОКЗВ (обнаружитель короткозамкнутых витков) может быть применен для обнаружения короткозамкнутых витков в катушках дросселей,
трансформаторов до установки в них магнитопровода. Диаметр отверстия проверяемой катушки не менее 10 мм.
ОКЗВ поставляется по отдельному договору с изготовителем прибора Е7-16.
Технические характеристики Е7-16
• Рабочие частоты: 100 Гц; 1 кГц
• Диапазон измеряемых величин: емкости 0,01 пФ-0,16 Ф индуктивности 0,01 мкГн-16 кГн сопротивления 0,1 мОм-100 МОм проводимости 0,1 нСим-100 мкСим фактора потерь 0,0001-2 добротности 0,0001-0,5
тока утечки 0,1 мкА-2 мА
• Базовая погрешность:
иммитансных параметров 0,15%
тока утечки 3%
• Отсчет результата измерения 4,5 разряда
• Уровень сигнала:
высокий (3±0,3) В, (3±0,6) мА
низкий (0,2±0,03) В, (0,2±0,06) мА Напряжение смещения 5 В (внутреннее) Время измерения 0,5 с (без выбора предела) Расстояние до объекта измерения до 100 м
• Общме данные Е7-16
• Диапазон рабочих температур 0…40 °С
• Питание от сети переменного тока: 220±22 В; 50 Гц
• Потребляемая мощность 16 В.А Габариты 241х110х298 мм Масса 3,2 кг
