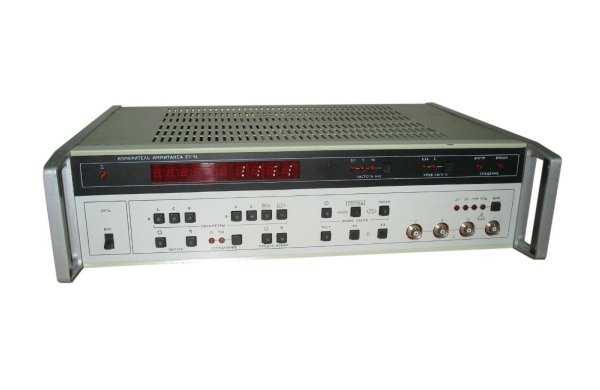

Измеритель иммитанса Е7-14
Предназначен для измерения иммнтансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности полупроводниковых приборов. Применяется для входного и выходного контроля радиокомпонеитов, исследования параметров элементов цепей, полупроводниковых структур, компарирования мер иммитанса. измерения физических величин при помощи датчиков-преобразователей.
Четырехпарное включение исследуемых объектов в измерительную цепь обеспечивает высокие метрологические характеристики прибора. Наличие режима низкого уровня сигнала позволяет использовать прибор для измерения параметров нелинейных объектов. Предусмотрена возможность подачи смешения по напряжению на измеряемый объект от внутреннего (до № В) и от внешнего (до 120 В) источников.
Прибор позволяет усреднять результаты последовательных измерений для увеличения разрешающей способности. Может работать в составе АИС через КОП.
Основные данные
• Диапазон измерения:
индуктивности 10-9-104 Гн
сопротивления 10-4- 109 Ом
емкости 10-15 - 1 Ф
проводимости 10-10-10 см
тангенса угла потерь 0 - 10-4
добротности 0 - 104
• Погрешность измерения 0.1 %
• Рабочие частоты 100 Гц, 1 и 10 кГц
• Напряжение, смещения
0-39.99 В (внутреннее)
0 -120 В (внешнее)
• Уровень сигнала на исследуемом объекте: 2 В эфф., 40 мВ эфф,
