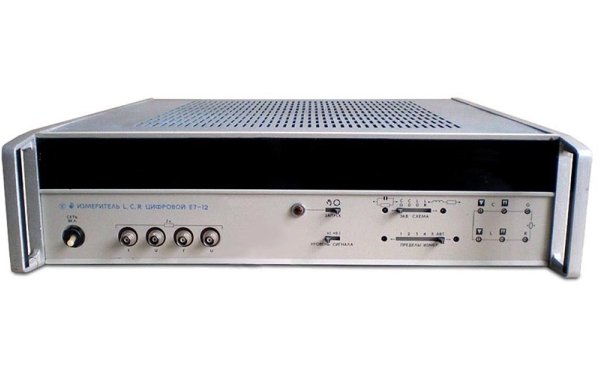

Измеритель иммитанса Е7-12
Цифровой прибор Е7-12 для измерения на частоте 1 МГц комплексных сопротивлений и (или) проводимостей иммитансов различных радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов. Может применяться для измерения проходной емкости, сопротивления и индуктивности контактов реле, емкостей между обмотками ВЧ трансформаторов, контроля степени экранировки различных узлов. Используется при снятии зависимости измеряемых параметров объектов от величины смещения (вольт-фарадных характеристик варикапов). Имеет выход на КОП.
Особенностью прибора является возможность нспользования его для измерения параметров нелинейных объектов, для чего в приборе предусмотрены режим низкого уровня сигналя и возможность подачи смещения по напряжению постоянного тока или току. Четырехпарное включение измеряемого объекта в измерительную цепь обеспечивает высокие метрологические параметры прибора. Благодаря автоматизации процеса измерения и дистанционному управлению прибор может использоваться в системах контроля и управления технологическими и производственными процессами.
Основные данные Е7-12
• Диапазон измерения:
емкости (С) ±(0,001 нФ ~ 100 нФ);
индуктивности (L) ±(10пГ-1 мГ);
проводимости (G) 0,01 мкСм-1 См;
сопротивления (R) 0,1 мОм-10 кОм;
тангенса угла потерь (tgδ)1*10-4 - 1
• Погрешность измерения:
емкости, проводимости, сопротивления 0,3%+4 ед. сч.;
индуктивности 0,4%+4 ед. сч.;
тангенса угла потерь ±(0.1 tgδ + 5-3)
• Частота измерения 1 МГц
• Количество пределов 5
• Уровень сигнала па измеряемом объекте и режиме:
х 1 0,25 В макс, 2,5 мА макс;
х 0,1 0,025 В макс, 0,25 мА макс
• Напряжение и ток смещения на измеряемом объекте: 0-40 В, 0-40 мА (от внутреннего источника), до 200 В (от внешнего источника)
