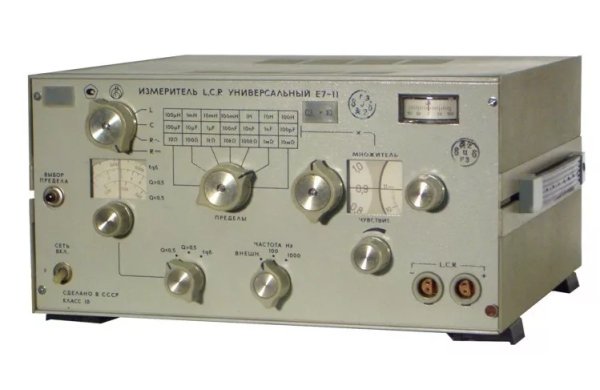

Измеритель иммитанса Е7-11
Е7-11 обеспечивает измерение индуктивности, емкости, тангенса угла потерь, добротности различных элементов радиотехнических устройств. Наряду с основными измерениями возможно определение емкостей нелинейных элементов (варикапов, диодов, стабилитронов и др.).
Расширение функциональных возможностей прибора достигается подачей на измеряемый объект поляризующего напряжения до 30 В и тока подмагничивания до 30 мА от внешнего источника.
В основе принципа измерения лежит мостовой метод. Отсчет величин измерения производится по шкалам отсчетных устройств при достижении равновесия плеч моста.
Основные данные Е7-11
• Диапазон измерения:
емкости (С) 0,5 пФ-1000 мкФ;
индуктивности (L) 0,3 м к Г - 1000 Г;
сопротивления (R) 0,1 Ом- 10 МОм;
проводимости (G) 0,1 нСм - 1 См
тангенса угла потерь (tgδ) 0,003-0,1
добротности (Q) 0,1-30
• Погрешность измерения:
емкости ±(0,01 С + 0,2 пФ) (0.5 пФ-10 мкФ), ±0,02 С (10-1000 мкФ);
индуктивности ±(0,02L+0,1 мкГ) (0,3-100 мкГ), ±0,01 L (100 мкГ-10 Г), ±0,02 L (10-100 Г);
сопротивления ±(0,02 R + 0,05 Ом) (0,1 -10 Ом), ±(0,01 R+ 0,05 Ом) (10 Ом-1 МОм), ±0,02 R (1 - 10 МОм);
тангенса угла потерь ±(0.1 tgδ + 5-3)
добротности ±(10 + 0,5 Q)%
• Частота измерения 1000, 100 Гц, постоянный ток
