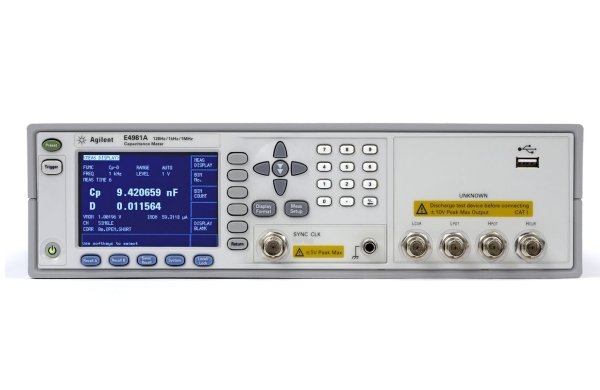

Измеритель ёмкости Agilent Technologies E4981A

• Высокая скорость измерений: 2,3 мс (1 МГц); 3,0 мс (1 кГц); 11,0 мс (120 Гц)
• Точные и повторяющиеся измерения: основная погрешность измерения ёмкости (C)±0,07%, тангенса угла потерь (D) ±0,0005
• Разбраковка по 9 допусковым группам
• Функция коррекции ошибок при многоканальных измерениях (до 256 каналов)
• Совместимость по командам языка SCPI и интерфейсам манипулятора/сканера с приборами 4268A и 4288A
• Компенсация уровня испытательного сигнала при больших объёмах испытаний керамических конденсаторов
• Универсальные возможности подключения к ПК (LAN, USB и GPIB)

Измеритель ёмкости E4981A предлагает высокую скорость надежных измерений на частотах 120 Гц/1 кГц/1 MГц для испытаний керамических конденсаторов на производственных линиях. E4981A обеспечивает точные измерения ёмкости от малых до больших значений. E4981A способствует улучшению производительности наряду с достижением превосходного качества компонентов в результате испытаний керамических конденсаторов. Измеритель емкости Agilent E4981A обеспечивает лучшую производительность производственных испытаний керамических конденсаторов. Предлагая высокую скорость измерений и выдающуюся точность, E4981A является новым стандартом в отрасли.

 Законченное техническое решение, заменяющее измерители 4268А и 4288А

Высокие скорости измерения 2 мс (от запуска до EOM на частоте 1 МГц)
Точные и повторяющиеся измерения
• Основная погрешность измерения ёмкости ±0,07%, тангенса угла потерь ±0,0005
• Повторяющиеся измерения, можно измерять даже малые величины ёмкости
Широкий диапазон измерения от малых до больших значений ёмкости: от 0 Ф до 2,0 мФ
• 1 МГц: от 0 Ф до 1,5 нФ
• 1 кГц: от 68 пФ до 200 нФ
• 120 Гц: от 6,8 нФ до 2 мФ
Совместимость с измерителями 4268A и 4288A
• По командам SCPI
• По интерфейсу манипулятора
• По интерфейсу сканера
Расширенные функции для заводских испытаний
• Расширенные возможности обнаружения нарушений контактов
• Синхронный источник
• Возможность смещения частоты (±1%, ±2%) при установке 1 МГц
• Более высокая скорость пересылки данных

 Быстрые, точные и воспроизводимые измерения

Более высокая скорость измерения
• Скорость измерений более чем в два раза выше по сравнению с измерителями 4268A и 4288A
• Для разбраковки по допусковым группам, работы сканера и синхронного источника при измерении не требуется дополнительного времени
Воспроизводимость измерений
• Меньшие флуктуации, особенно на пределе измерения 1 пФ Более высокая точность измерений
• Точные измерения ёмкости на всех частотах

 Полезные функции для производственных испытаний

Разбраковка по допусковым группам
• Возможность определения до 9 допусковых групп по результатам измерения параметров CD/Q/R/G
Интерфейс сканера
• Поканальная коррекция ошибок с использованием мер ХХ/КЗ/согласованной нагрузки, включающая до 256 каналов
Функция проверки контактов
• Функция проверки контакта позволяет обнаружить возможные нарушения контакта. Для ее выполнения не требуется дополнительного времени.
Синхронный источник
• Испытательный сигнал может быть подан в процессе выполнения измерений. Эта функция снижает истирание контактных штырей изза большого испытательного тока, поскольку испытательный сигнал не прикладывается в тот момент, когда устройство подключается или отключается.
Более быстрая пересылка данных
• Более быстрая пересылка данных по шине GPIB/USB
Возможность смещения частоты при установке1 МГц
• Возможность смещения частоты на −2%, −1%, +1% и +2%.
Если два или более измерителя ёмкости необходимо встроить в систему с автоматическим манипулятором, эта функция устраняет помехи между двумя соседними измерительными контактами, за счёт чего могут быть уменьшены флуктуации при измерениях.

 Современные запоминающие устройства и средства подключения к ПК

Запоминание установок параметров измерения/данных
• Запоминание до 10 установок параметров измерения во внутренней памяти или внешней USB-совместимой памяти
• Регистрация результатов измерения с запоминанием во внешней USBсовместимой памяти
Подключение к ПК
• Интерфейсы GPIB/LAN/USB в стандартной комплектации
• Возможность удаленного интерактивного управления через локальную сеть с помощью web-браузера

 Технические характеристики

• Измеряемые параметры: CsD, CsQ, CsRs, CpD, CpQ, CpRp, CpG
• Значения частот измерения: 120 Гц, 1 кГц, 1 МГц
• Смещение частоты (1 MГц): 2%, 1%, 1%, 2%
• Синхронный источник: да
• Уровень измерительного сигнала: от 0,1 В до 1 В (СКЗ), ±5%, с шагом 0,01 В (СКЗ)
• Погрешность измерений:
C: 0,085%, D: 0,00065  на частоте 120 Гц (предел 100 мкФ, 0,5 В);
C: 0,07%, D: 0,0005  на частоте1 кГц (предел 10 нФ, 1 В);
C: 0,07%, D: 0,0005  на частоте1 MГц (предел 10 пФ, 1 В)
• Время измерения: 2,3 мс (1 МГц), 3,0 мс (1 кГц), 11,0 мс (120 Гц)
• Поканальная коррекция ошибок: да
• Функция проверки контактов: да
• Коррекция длины кабеля: 1 м, 2 м
• Разбраковка: до 9 допусковых групп
• Сканер: 256 каналов
• Интерфейсы: интерфейс манипулятора, интерфейс сканера, GPIB, USB и LAN
• Диапазон рабочих температур и относительной влажности: от 0 до 45 °C, не более 95% при температуре 40 °C
• Требования к электропитанию: от 90 до 264 В переменного тока, от 47 до 66 Гц, 150 ВА (макс.)
• Габаритные размеры: 370 (Ш) x 105 (В) x 405 (Г) мм (с ручками и амортизаторами)
• Масса: приблизительно 4,3 кг
