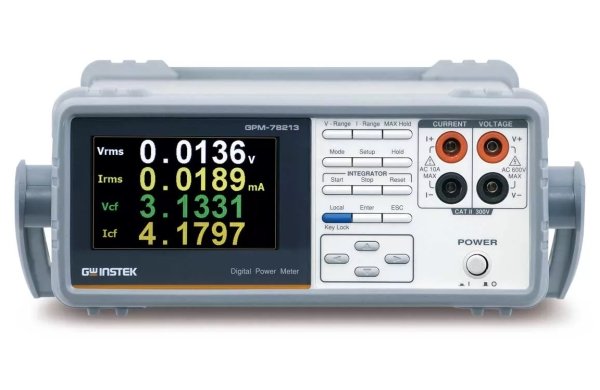

Измеритель электрической мощности цифровой GW Instek GPM-78213

Артикул: 1-366062

  • Одновременная индикация измеряемой мощности, тока и напряжения (частоты или коэф. мощности)
  • Измерение True RMS для напряжения, тока, мощности 28 параметров
  • Изолированные входные гнезда
  • Программная калибровка
  • Удержание показаний, min/max измерения
  • Высокая помехозащищенность
  • Задание коэф. пересчета при подключениях через трансформатор
  • Интерфейс: RS-232, USB, LAN (GPIB опция)

Описание

  • Одновременная индикация измеряемой мощности, тока и напряжения (частоты или коэф. мощности)
  • Измерение True RMS для напряжения, тока, мощности 28 параметров
  • Изолированные входные гнезда
  • Программная калибровка
  • Удержание показаний, min/max измерения
  • Высокая помехозащищенность
  • Задание коэф. пересчета при подключениях через трансформатор
  • Интерфейс: RS-232, USB, LAN (GPIB опция)



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
НАПРЯЖЕНИЕ Предел измерения 15 / 30 / 60 / 150 /300 /600 В, при crest факторе 3 7,5 / 15 /30 /75 /150 / 300 В при crest факторе 6
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс ≥ 2,4 МОм
Макс. вх. напряжение 700Вср.кв
Коэф. трансформации 1 … 9999,999
Погрешность измерения
(23°С ± 5°С, синусоид. сигнал)
±(0.1%U ± 0.1%Uк), Uк=5/10/20/40/80/160/320/640В
ТОК Предел измерения 5/10/20/50/100/200/500мА /1/2/5/10/20 при crest факторе 3 2,5/5/10/25/50/100/250мА /0,5/1/2,5/5/10 при crest факторе 6
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс 5/500 mОм
Макс. вх. ток 25 Аср.кв
Коэф. трансформации 1 … 9999,999
Погрешность измерения
(23°С ± 5°С, синусоид. сигнал)
± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения
АКТИВНАЯ МОЩНОСТЬ Диапазон 75 мВт … 12 кВт
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Погрешность измерения
(23°С ± 5°С, синусоид. сигнал)
±(0.1%Р ± 0.1%Рк)
КОЭФ. МОЩНОСТИ Диапазон 0.001 … 1.000
Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)
ЧАСТОТА Диапазон 45Гц … 6000 Гц
Погрешность измерения
(23°С ± 5°С)
±0.2%
ИНТЕРФЕЙС   RS-232, USB, LAN (GPIB опция)
ОБЩИЕ ДАННЫЕ Дисплей Цветной ЖК дисплей, диагональ 10 см
Мин. вх. уровень 2% от предела измерения
Скорость измерения 2 изм./сек.
Индикация перегрузки “O.L”
Напряжение питания 100 – 240 В, 50/60 Гц
Габаритные размеры 270х110х350 мм
Масса 2.9к
