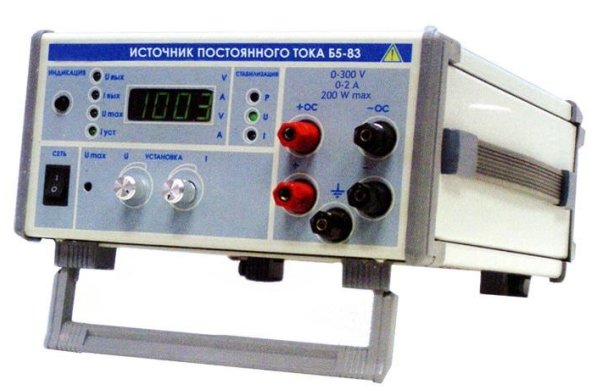

Источник постоянного тока Б5-83

Предназначен для воспроизведения напряжения и силы постоянного тока. Источник питания используется при разработке, производстве и эксплуатации радиоэлектронной аппаратуры на объектах промышленности, сферы обороны и безопасности.

Диапазон установки выходного напряжения, В

от 3 до 300

Пределы основной допускаемой погрешности установки выходного на­пряжения, В

± 2

Пределы дополнительной допускаемой погрешности установки выходно­го напряжения при изменении напряжения питающей сети на ± 22 В от но­минального значения в режиме стабилизации напряжения, В

где Uуст – установленное значение напряжения.

±(0001 Uуст + 0,003)

Пределы дополнительной допускаемой погрешности установки выходно­го напряжения при изменении тока нагрузки от 1,8 до 0 А в режиме стаби­лизации напряжения, В

±(0,0002 Uуст + 0,01)

Пульсация выходного напряжения в режиме стабилизации напряжения,мВ, не более (среднеквадратического значения)

10

Пульсация выходного напряжения в режиме стабилизации напряжения,мВ, не более (амплитудного значения)

150

Пределы дополнительной допускаемой погрешности установки выходно­го напряжения в режиме стабилизации напряжения при изменении темпе­ратуры окружающей среды на 10º С в диапазоне рабочих температур, мВ

± 250

Диапазон установки выходного тока, А

от 0,05 до 2

Пределы основной допускаемой погрешности установки выходного тока, А

±0,02

Пределы дополнительной допускаемой погрешности установки выходно­го тока при изменении напряжения питающей сети на ± 22 В от номиналь­ного значения в режиме стабилизации тока, А

где I уст - установлен­ное    значение  силы тока

±(0,0002 I уст+0,001)

Пределы дополнительной допускаемой погрешности установки выходно­го тока при изменении напряжения на нагрузке от 270 В до 0 В в режиме стабилизации тока, А

± (0,0005 I уст + 0,002)

Пульсация выходного тока в режиме стабилизации тока, мА, не более среднеквадратического значения

2

Пределы дополнительной допускаемой погрешности установки выходно­го тока в режиме стабилизации тока при изменении температуры окру­жающей среды на 10 С в диапазоне рабочих температур, мА

± 10

Выходная мощность, Вт, не более

200

Габаритные размеры (длина х ширина х высота), мм, не более

240x313 х 128,5

Масса, кг, не более

5,5

Рабочие условия эксплуатации:

• температура окружающего воздуха, С
• относительная влажность при температуре 25  С, %
• атмосферное давление, кПа

от минус 10 до +50

до 95

от 84 до 106

Заменяет

Б5-49, Б5-67
