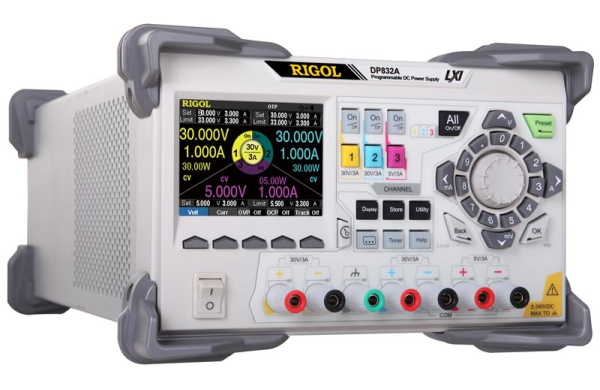

Источник питания Rigol DP832A

Артикул: 1-385352

3 канала. Прецизионный источник питания. Программируемый. 0…30 В/0…3 А (канал 1); 0…30 В/0…3 А (канал 2); 0…5 В/0…3 А (канал 3). Наилучшее разрешение программирования: 1 мВ/1 мА; считывания 0,1 мА/0,1 мВ. Базовая погрешность напряж./ток : 0,05% / 0,2% (канал 1 и 2) , 0,1% / 0,15% (канал 3). Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O, GPIB(опция). Дисплей цветной TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 10,5 кг.

Описание

Прецизионный программируемый DP832A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания DP832A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP832A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP832A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

Особенности

  • Количество каналов - 3;
  • Максимальная мощность - 195 Вт;
  • Новый интуитивно понятный графический интерфейс;
  • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
  • Режимы стабилизация тока и напряжения;
  • Трекинг режим для каналов CH1 и CH2;
  • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
  • Возможность установки задержки на выходе;
  • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
  • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек);
  • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
  • Поддержка внешнего диска;
  • Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала.

Технические характеристики

Параметр Значение
Количество каналов 3
Выходное напряжение / ток CH1: 0...30 В / 0...3 А
CH2: 0...30 В / 0...3 А
CH3: 0...5 В / 0...3 А
Нестабильность, вызванная
изменением нагрузки
Напряжение < 0,01%+2 мВ
Ток < 0,01%+250 мкА
Нестабильность, вызванная
изменением сетевого напряжения
Напряжение < 0,01%+2 мВ
Ток < 0,01%+250 мкА
Пульсации+шум
(20 Гц...20 МГц)
Напряжение < 350 мкВскз/2 мВпик-пик
Ток < 2 мАскз
Ежегодная погрешность
(25° ±5°C)
Программирование Напряжение 0,05% + 20 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
Ток 0,2% + 5 мА
Считывание Напряжение 0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
Ток 0,15% + 5 мА
Разрешение Программирование Напряжение 1 мВ
Ток 1 мА
Считывание Напряжение 0,1 мВ
Ток 0,1 мА
Отображение Напряжение 1 мВ
Ток 1 мА
Время установления 50 мкс
Время отработки команд 118 мс
Температурный коэффициент на °C Напряжение CH1/CH2: 0,01 %+5 мВ; CH3: 0,01%+2 мВ
Ток 0,01%+ 2 мA
Стабильность (8 часов) Напряжение CH1/CH2: 0,02%+2 мВ; CH3: 0,01%+1 мВ
Ток 0,05%+2 мА
Защита по напряжению OVP/ по току OCP Диапазон CH1: 1 мВ...33 В / 1 мА...3,3 A
CH2: 1 мВ...33 В / 1 мА...3,3 A
CH3: 1 мВ...5,5 В / 1 мА...3,3 A
Точность 0,5%+0,5 В / 0,5%+0,5 A
Интерфейсы USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
Опция: GPIB
Питание переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
Весогабаритные параметры Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
Вес 10,5 кг

Комплект поставки

Наименование Количество
1 Источник питания DP832A 1
2 Кабель питания 1
3 Кабель USB 1
4 Предохранитель 1
5 Краткое руководство по эксплуатации 1
6 CD-диск 1
