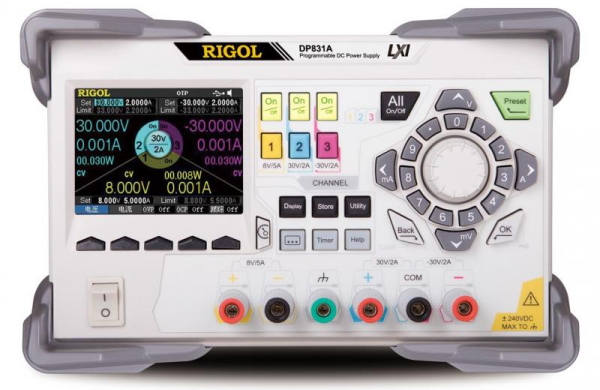

Источник питания Rigol DP831A

Артикул: 1-385351

3 канала. Прецизионный источник питания. Программируемый. 0…8 В/0…5 А (канал 1); 0…+30 В/0…2 А (канал 2); 0…-30 В/0…2 А (канал 3). Наилучшее разрешение программирования: 1 мВ/0,1 мА; считывания 0,1 мВ/0,1 мА. Базовая погрешность напряж./ток : 0,1% / 0,2% (канал 1) , 0,05% / 0,2% (канал 2 и 3). Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O; GPIB(опция). Дисплей цветной TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 9,75 кг.

Особенности

DP831A является программируемым источником питания, имеющим три переключаемых выхода. Устройство обладает широкими функциональными возможностями в направлении проведения анализа. Позволяет быстро и качественно решить проблемы тестирования. Источник питания оснащен легким в использовании, продуманным интерфейсом.

  • 3 канала.
  • Макс. мощность до 195 Вт.
  • Быстрый отклик: < 50 мкс.
  • 3.5-дюймовый TFT дисплей.
  • Воздушный метод охлаждения.
  • Возможность подлючения через USB Host & Device, LAN.
  • Стандарты: CE, cTUВus, ISO9001:2008, ISO14001:2004.

Технические характеристики

Параметр Значение
Каналы 3
Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃) По напряжению/По току CH1: от 0 до 8 В / от 0 до 5 A
CH2: от 0 до +30 В / от 0 до 2 A
CH3: от 0 до -30 В / от 0 до 2 A
OВP/OCP CH1:1 мВ ~ 8.8 В / 0.1 мА ~ 5.5 A
CH2:1 мВ ~ 33 В / 0.1 мА ~ 2.2 A
CH3:-1 мВ ~ -33 В / 0.1 мА ~ 2.2 A
Величина регулировки нагрузки ±(процент результата + погрешность) По напряжению < 0.01%+2 мВ
По току < 0.01%+250 мкА
Величина линейного регулирования ±(процент результата + погрешность) По напряжению < 0.01%+2 мВ
По току < 0.01%+250 мкА
Пульсации и шум (от 20 Гц до 20 МГц) По напряжению в нормальном режиме < 350 мкВ среднеквадр./2 мВ pp
По току в нормальном режиме < 2 мА среднеквадр.
По току в обычном режиме < 1.5 мкА среднеквадр.
Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность) Программирование По напряжению 0.1%+20 мВ
По току 0.2%+10 мА
Считывание По напряжению 0.1%+20 мВ
По току 0.2%+10 мА
Разрешение Программирование По напряжению 1 мВ
По току CH1: 0.3 мА
CH2/CH3: 0.1 мА
Считывание По напряжению 0.1 мВ
По току 0.1 мА
Отображение По напряжению 1 мВ
По току 1 мА
Время обработки команд < 100 мс
Температурный коэффициент на ℃ (процент результата + погрешность) По напряжению 0.01%+2 мВ
По току 0.02%+3 мА
Стабильность ±(процент результата + погрешность) По напряжению CH1: 0.03%+1 мВ
CH2/CH3: 0.02% + 2 мВ
По току CH1: 0.1%+3 мА
CH2/CH3: 0.05% + 1 мА
Скорость контроля программирования напряжения (1% общего диапазона вариации) Нарастание Полная нагрузка CH1: < 11 мс
CH2/CH3: < 50 мс
Без нагрузки CH1: < 10 мс
CH2/CH3: < 25 мс
Спад Полная нагрузка CH1: < 13 мс
CH2/CH3: < 30 мс
Без нагрузки CH1: < 200 мс
CH2/CH3: < 400 мс
Защита от перегрузки Погрешность ±(процент результата + погрешность) 0,5%+0,5 В / 0,5%+0,5 A
Время активации 1.5 мс (OВP≥3 В)
< 10 мс (OВP< 3 В и OCP)
Интерфейсы USB Device, USB Host, LAN, RS232, Digital IO
Питание AC Input (от 50 Гц до 60 Гц)
100 В AC+10%, 115 В AC+10%
230 В AC+10% (макс. 250 В AC)
Габариты 239 × 157 × 418 мм
Вес 9,0 кг

Комплект поставки

Наименование Количество
Программируемый блок питания DP831A 1
Кабель питания 1
USB-кабель 1
Запасной предохранитель 1
Краткое руководство 1
CD (руководство пользователя и руководство по программированию) 1
