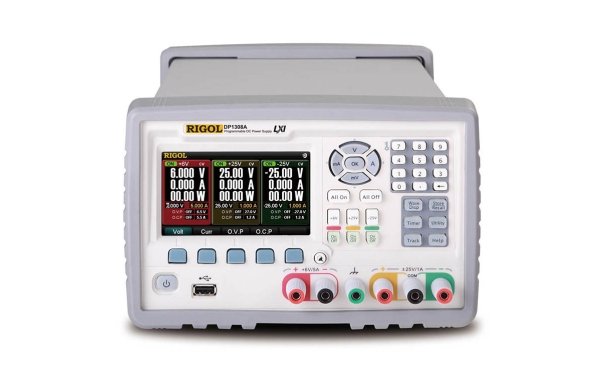

Источник питания RIGOL DP1308A

Артикул: 1-4565

 Общие параметры
• 3 независимых регулируемых канала +6 В/5 А, +25 В/1 А, -25 В/1 А (±25 В и +6 В полностью изолированные)
• Выходное регулируемое напряжение канала: 0~+6 В (разрешение 0.5 мВ), 0~+25 В, 0~-25 В (разрешение 1.5 мВ)
• Выходной ток каждого регулируемого канала: 0~5 А (разрешение 0.5 мА), 2 х 0~1 А (разрешение 0.1 мА)
• Высокая стабильность 0,02% (напряжение) / 0.05% (ток) и малые пульсации (< 2 мВ (размах), 20 Hz – 20 MHz)
• 4 ячейки внутренней памяти настроек + поддержка внешнего U-диска
• Малое влияние нагрузки/сетевого напряжения: ≤ 0.01% +2 мВ
• Время восстановления: ≤ 50 мкс
• Режимы работы: стабилизация тока, напряжения и динамическая нагрузка

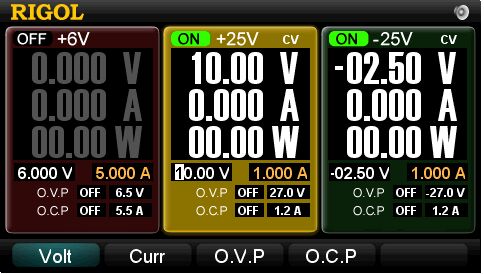

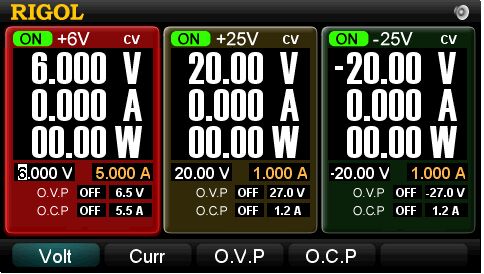

• Индикация: ЖК-дисплей, 4.3 дюйма, 480х272 пиксела, угол обзора до 160°, отображение цифровой и графической (форма тока/напряжения в реальном времени) информации о каждом канале: напряжение, ток, мощность.
• Интерфейсы: USB (host и device), GPIB, LAN (LXI класс С, поддержка SCPI)
• Всесторонняя защита от перегрузки: по току и по напряжению с малым временем реакции • Вентилятор охлаждения, двухуровневая защита от перегрева
• Габариты: 384x235x155 (мм)
• Вес 8.5 кг

Каналов: 3
Выходная мощность: 80Вт

Описание источника питания Rigol DP1308A
Трехканальный программируемый блок питания Rigol DP1308A мощностью в 80 Вт – источник постоянного тока до 5 А и напряжения до 25 В. Отличается высокой точностью установки напряжения и тока, низким уровнем пульсаций и шума на выходе. Каналы ±25 В и +6 В полностью изолированны. Каналы ± 25 В DP1308A имеют функцию отслеживания напряжения. Значение установки напряжения канала в этом случае будет изменяться в соотвествии с отслеживаемым каналом.

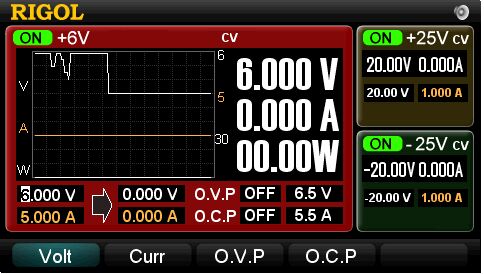

Функция программирования выхода по времени позволяет без использования компьютера реализовать временную зависимость выходного напряжения или тока. Эта функция доступна для любого выходного канала и позволяет сохранять и без усилий загружать до 5 групп выходов. Форму временной зависимости напряжения/тока можно легко наблюдать в режиме реального времени на дисплее источника с помощью функции отображения формы сигнала. Возможность отображения на дисплее формы напряжения, тока и мощности позволяет легко отслеживать текущее состояние выхода.



Область применения источника питания Rigol DP1308A
• Научные исследования и разработка изделий
• Производственные испытания и контроль
• Обучение и практические занятия
• Радио и телевизионное вещание
• Аэрокосмическая и военная техника, транспорт

Основные технические характеристики:
• 4.3" цветной жидкокристаллический дисплей (480х272 пикселей, диагональ 11 см) с большим углом обзора (160°)

• Три независимых регулируемых канала - каждый канал программируется и может использоваться один или одновременно с другими.

• Высокая стабильность выходных параметров
• Максимальное напряжение на входе
• Быстрая обработка команд
• Трекинг-режим для напряжения во 2 и 3 каналах
• Отображение формы сигнала на дисплее
• Быстродействующая защита по току и напряжению
• Возможность сохранения и воспроизведения данных (кроме того DPA1308A позволяет сохранять системные настройки параметров во внутреннюю память (4 группы) или на внешний USB носитель)

• Онлайн-помощь
• Разрешение установки параметров в 1 мВ и 1 мА
• USB-хост, дистанционное управление по LAN (стандарт LXI класс С), USB-, GPIB-интерфейсы
• Поддержка флэш-накопителей USB
• Удобый интерфейс

 Технические характеристики источника питания Rigol DP1308

Характеристики Параметры Значения
Каналы +6 В +25 В -25 В
На выходе Напряжение 0∼+6 В 0∼+25 В 0∼-25 В
Ток 0∼5 A 0∼1 A 0∼1 A
Защита от перегрузки по напряжению 0,1 В∼6.5 В 0,1 В∼27 В -0,1 В∼-27 В
Защита от перегрузки по току 0,1 A~5,5 A 0,1 A∼1,2 A 0,1 A∼1,2 A
Регулировка нагрузки По напряжению < 0,01% + 2 мВ
По току <0,01%+250 мкA
Нестабильность По напряжению < 0,01% + 2 мВ
По току <0,01%+250 мкA
Пульсации и шум По напряжению в нормальном режиме < 350 мкВ rms / 2 мВпп
По току в нормальном режиме < 2 мA rms < 350 мкArms
По току в общем режиме <1,5 мкArms
Погрешность установки По напряжению 0,1%+5 мВ 0,05% + 20 мВ
По току 0,2% + 10 мA 0,15%+4 мA
Погрешность считывания По напряжению 0,1% + 5 мВ 0,05%+10 мВ
По току 0,2%+10 мA 0,15%+4 мA
Разрешение установки параметров Программирование 0,5 мВ / 0,5 мA 1,5 мВ / 0,1 мA
Считывание 0,5 мВ / 0,5 мA 1,5 мВ / 0,1 мA
Измерение 1 мВ / 1 мA 10 мВ / 1 мA
Отклик на изменение нагрузки < 50 мкс
Время обработки команд < 50 мс
Температурный коэффициент Напряжение 0,01% + 2 мВ 0,01% + 3 мВ
Ток 0,02% + 3 мA 0,01%+0,5 мA
Стабильность По напряжению 0,03% + 1 мВ 0,02%+2 мВ
По току 0,1% + 3 мA 0,05%+1 мA
Защита от перегрузки Погрешность 0,5% + 0,5 В / 0,5% + 0,5 A
Время активации 1,5 мс (защита от перегрузки по напряжению ≤3 В);
< 10 мс (защита от перегрузки по напряжению < 3 В)
< 10 мс (защита от перегрузки по току)
Габариты, мм 235 × 155 × 384
Вес, кг 11
